国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  近年來，自修復彈性體因其具有可修復性和高韌性的多功能優勢而受到廣泛關注。特別是在電子元件、防腐涂層、界面粘接等領域，自修復彈性體顯示出了巨大的應用前景。然而，目前所報道的大多數自修復彈性體通常難以滿足高強度力學性能和快速自修復能力，一些報道的彈性體甚至需要借助高溫、紫外線、溶劑等外界手段來完成自修復過程，極大的限制了自修復彈性體的進一步推廣使用。因此，研制高強度、自主性、快速室溫自修復彈性體是大勢所趨。

圖1 PU-S8L2的制備過程和性能展示

圖2 樣品的力學性能研究

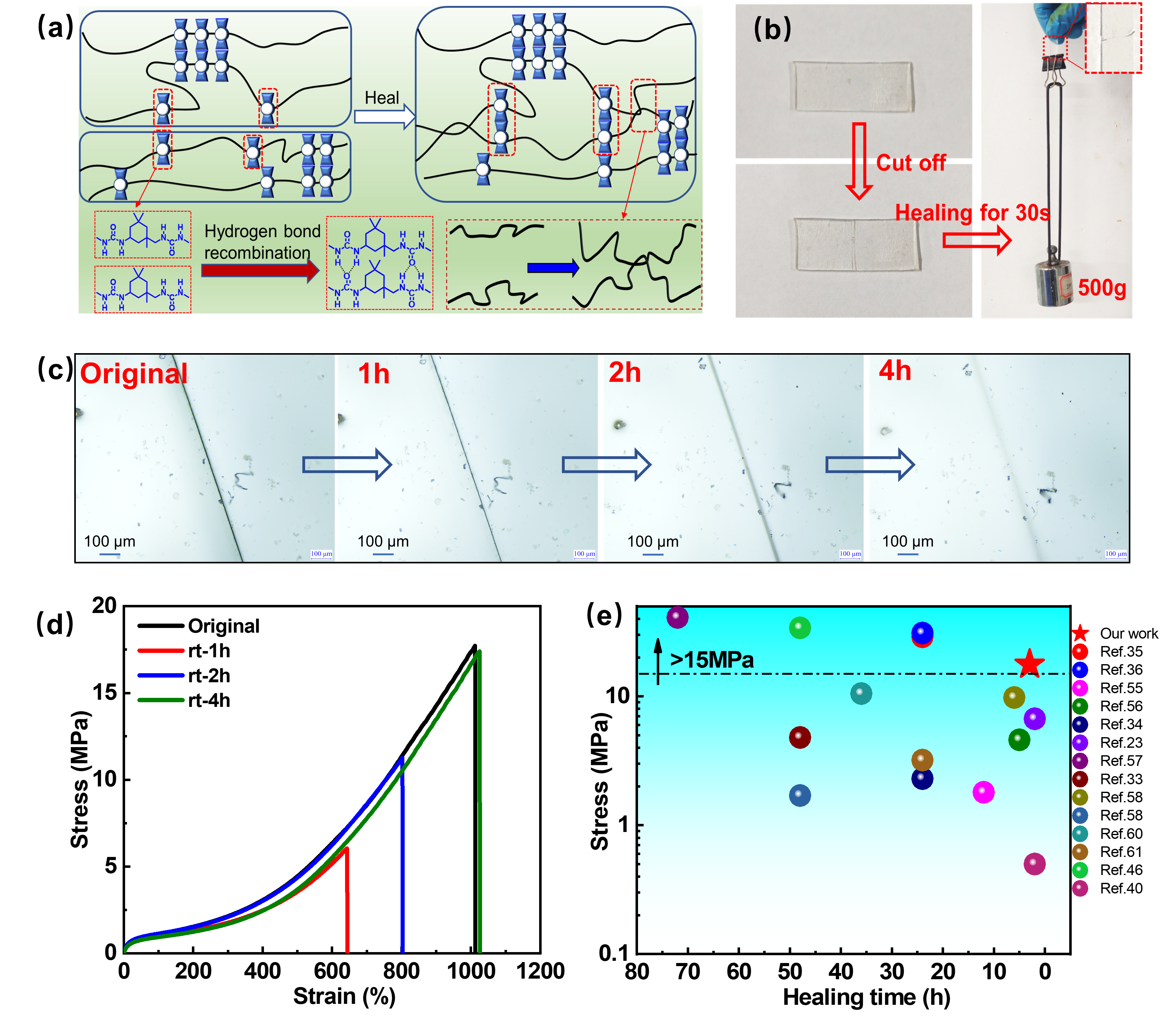

圖3 樣品的自修復性能研究

  非對稱的異佛爾酮尿素氫鍵具有活躍的動態性，能在室溫條件下重構分子網絡，實現斷裂聚合物的快速室溫自修復。所獲得聚合物是目前所報道的，拉伸強度高于15 MPa的室溫自修復材料中自修復效率最快的自修復材料。該工作為構建具有更快自修復速度和更高機械強度的室溫自修復材料提供了全新的思路。

  相關工作以“A novel, high strength, ultra-fast room temperature self-healing elastomers via structural functional region optimization strategy”為題已被國際著名期刊Chemical Engineering Journal（最新影響因子16.7）接收。論文第一作者為南京理工大學化學與化工學院博士生涂晶，通訊作者為國家特種超細粉體工程技術研究中心副主任（主持工作），南京理工大學超細粉體與表面科學技術研究所所長郭效德教授。該工作得到了南京理工大學分析測試中心和科學技術研究院的鼎力支持。

  原文鏈接：https://www.sciencedirect.com/science/article/abs/pii/S1385894723016182
