近日，賓夕法尼亞大學Shu Yang（楊澍）研究團隊在《Science Advances》發表了題為《Flexible pyroelectric energy harvesters from nanocomposites of liquid crystal elastomers/lead zirconate titanate nanoparticles》的研究論文（Sci. Adv. 2025, 11, eadt6136），報道了一種新型的柔性熱釋電能量收集器。該器件利用液晶彈性體（LCE）和鋯鈦酸鉛（PZT）納米顆粒的復合材料，通過二次熱釋電效應顯著提高了能量轉換性能，總熱釋電系數 p 為 -4.01 nC·cm?2·K?1。實驗表明，該器件可有效收集環境溫度波動中的熱能，并成功驅動LED等電子器件，為未來的可穿戴電子設備和自供能系統提供了新的可能性。論文的共同第一作者為賓夕法尼亞大學博士生Shangsong Li (李尚松) 和博士Yuchen Wang（王宇晨）。
研究團隊采用了兩步硫醇-丙烯酸酯邁克爾加成反應制備 LCE 薄膜，并在其中均勻分散由甲基丙烯酰氧基硅烷（TMSPMA）表面修飾的 PZT 納米顆粒。通過調整 LCE 的液晶分子排列方式（單疇或多疇）及邊界條件（固定或自由），優化了 LCE 對 PZT 納米顆粒的應力傳遞效果。

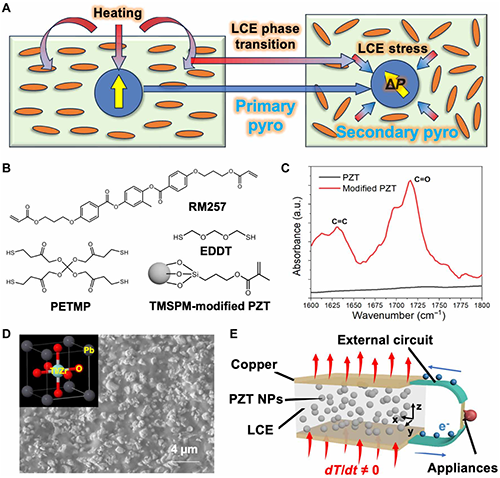

LCE/PZT 復合材料的概念與材料制備。(A) 通過 LCE 熱應力與 PZT 顆粒之間的相互作用產生的二次熱釋電效應，以增強整體熱釋電效應的核心概念示意圖。(B) 用于制備 LCE 的單體、鏈擴展劑和交聯劑的分子結構，以及表面修飾的 PZT。(C) 原始 PZT 納米顆粒和改性 PZT 納米顆粒的 紅外光譜。(D) 負載 42.7 wt% PZT 納米顆粒的 LCE/PZT 薄膜的橫截面 SEM 圖像。插圖：PZT 的晶體結構。(E) LCE/PZT 能量收集器的示意圖。
該能量收集器能夠在 15 秒內為 0.22 μF 電容充電，并為 LED 供電。在 9 輪循環測試中，設備穩定輸出約 3.4 V 電壓和 約1.1 mA 電流，顯示出良好的穩定性和可重復性。
LCE/PZT 熱釋電能量收集器的應用演示。(A) 利用 LCE/PZT 熱釋電能量收集器為電容充電并點亮 LED 的電路示意圖。(B) 綠色 LED 在供電前（左）和被 LCE/PZT 能量收集器點亮后（右）的照片。比例尺：2 cm。(C) 和 (D) 分別為 LED 在九個循環過程中的電壓 (C) 和電流 (D) 變化曲線，其中粉色區域表示電容充電過程，藍色區域表示 LED 供電過程。
原文鏈接：https://www.science.org/doi/10.1126/sciadv.adt6136
- 清華楊忠強/北大馮帆/劍橋John S. Biggins 《Nat. Commun.》：膽甾相液晶彈性體纖維驅動新機制 2026-03-29
- 東南大學李全院士、陸海峰等 Adv. Mater.：液晶彈性體柔性復合材料光驅動熱機械耦合實現了高性能熱釋電能量收集 2026-03-17
- 杭州師范大學劉俊秋/吳柏衡團隊 Nat. Commun.：可編程驅動的Janus液晶彈性體纖維 2026-02-04
- 華科大譚必恩教授團隊 Macromolecules：OTs基交聯劑“編織”柔性超交聯聚合物 - 壓力誘導“門控效應”助力高效甲烷存儲 2026-04-02
- 橡膠老樹發新芽 - 橡膠“3D超界面” - 華南理工大學陳玉坤等團隊 Nat. Commun. 2026-03-30
- 中南大學龔舒教授團隊 Nat. Commun.：超薄耐磨液固雙層柔性電子皮膚器件 2026-03-12
- 福建師大楊震/張先增、西工大黃維 Adv. Sci.：極化調控與界面缺陷工程協同增強光-熱釋電效應 - 助力腫瘤治療 2026-03-01
