国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

   近日，華東理工大學(xué)材料科學(xué)與工程學(xué)院施劍林教授和李永生教授帶領(lǐng)的低維材料化學(xué)課題組在新型介孔材料研究方面取得新的進(jìn)展，相關(guān)研究結(jié)果分別以研究論文（http://onlinelibrary.wiley.com/doi/10.1002/adma.201400815/pdf）和綜述論文（http://onlinelibrary.wiley.com/doi/10.1002/adma.201305319/pdf ）在“Advanced Materials”在線發(fā)表。

    以“Monodispersed and Ordered Large-Pore Mesoporous Silica Nanospheres with Tunable Pore Structure for Magnetic Functionalization and Gene Delivery”為題的研究論文，是青年教師牛德超博士繼去年在“Advanced Materials”（2013, 25, 2686-2692）發(fā)表論文后，又一篇以第一作者完成的高水平論文。在本研究工作中，他們巧妙地利用兩親性嵌段共聚物聚苯乙烯-b-聚丙烯酸可作為介孔材料模板劑這一特性，同時引入小分子表面活性劑十六烷基三甲基溴化銨作為結(jié)構(gòu)導(dǎo)向劑，通過采用自組裝技術(shù)與溶劑熱工藝相結(jié)合的新方法，成功地制備出一類兼有超大孔徑和有序介孔孔道的新型納米介孔材料，最大孔徑可達(dá)17 nm，該類材料在功能性納米粒子裝載以及基因輸運(yùn)方面展現(xiàn)出良好的應(yīng)用前景。此外，他們還發(fā)現(xiàn)，通過調(diào)控體系中結(jié)構(gòu)導(dǎo)向劑的濃度，可以有效地實現(xiàn)對該大孔體系孔徑、孔結(jié)構(gòu)以及形貌的調(diào)節(jié)。

    需要特別指出的是，三位審稿人對該研究工作均給予了高度的評價，認(rèn)為該研究工作突破了目前介孔納米球材料在保持其有序結(jié)構(gòu)不被破壞的前提下孔徑無法擴(kuò)大的瓶頸，而且這種新穎的制備大（介）孔納米球的方法將大大拓寬介孔材料在生物醫(yī)藥領(lǐng)域的應(yīng)用范圍。

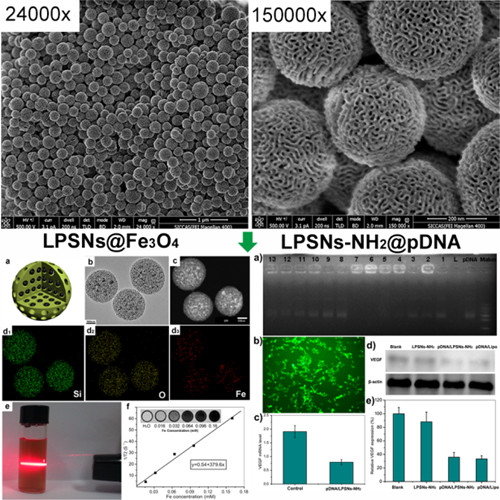

圖片說明： 具有大孔結(jié)構(gòu)的新型介孔材料的在不同放大倍數(shù)下的掃描電鏡照片（上圖），以及在功能性納米粒子（左下圖）和基因（右下圖）擔(dān)載方面的初步應(yīng)用。

圖片說明：空心介孔球（A）、空心介孔球用于催化劑載體（B）、藥物與基因輸運(yùn)系統(tǒng)（C）示意圖

    近年來，該課題組在介孔材料的設(shè)計、可控制備及生物、催化應(yīng)用方面開展了大量的研究工作，取得了一系列研究成果，發(fā)表的論文包括J. Am. Chem. Soc. 2010, 132, 15144； J. Phys. Chem. Lett. 2010, 1, 3446; Chem. Commun. 2011, 47, 2101; Chem. Commun. 2011, 47, 9459;ACS Appl. Mater. Interfaces, 2013, 5, 9942等。鑒于他們在介孔材料領(lǐng)域取得的多項創(chuàng)新性研究成果，應(yīng)“Advanced Materials”編輯部邀請撰寫了題為“Hollow-Structured Mesoporous Materials: Chemical Synthesis, Functionalization and Applications”的長篇綜述文章，由李永生教授和施劍林教授共同完成。該文系統(tǒng)地闡述了空心結(jié)構(gòu)介孔材料的設(shè)計與合成策略、功能化途徑及在吸附分離、催化和生物醫(yī)藥等領(lǐng)域的應(yīng)用價值，并對其發(fā)展趨勢和應(yīng)用潛力給予了展望。

    該工作得到了國家重大研究科學(xué)計劃（“973”），國家自然科學(xué)基金重點(diǎn)、面上和青年基金的資助。
