国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  熱塑性聚氨酯或聚脲彈性體材料因其優異、可調的機械性能和可回收性廣泛應用于國民經濟各個領域。但是，在復雜的服役環境中，傳統的聚氨酯或聚脲彈性體材料容易受到機械損傷，如果沒有得到及時補救，其性能會迅速退化。賦予聚氨酯或聚脲彈性體材料本征自修復功能可以延長其服役壽命、減少維護成本，符合可持續發展理念。合理調控聚氨酯或聚脲彈性體材料的微相分離結構是賦予其本征自修復功能的有效策略。但是機械性能與修復效率之間的固有矛盾一直制約著可修復聚氨酯或聚脲彈性體的工業應用。目前開發的室溫自修復聚氨酯或聚脲彈性體材料機械強度和韌性較差、抗蠕變性能差、多數無法在高溫下保持彈性體特征。基于上述問題，開發具有優異機械強度和韌性、在相對高溫或潮濕的環境中保持彈性體特性、以及可修復的聚氨酯或聚脲彈性體材料，來滿足航空航天和國防工業對高性能彈性體的迫切需求，是一項極具挑戰但意義非凡的工作。

圖1. PPGTD_0.4-IPDA_1.0-IPDI_0.6與PPGTD-IPDA硬相堆積結構示意圖。PPGTD_0.4-IPDA_1.0-IPDI_0.6材料透光度、機械強度、回復性、韌性和可修復性能展示。PPGTD_0.4-IPDA_1.0-IPDI_0.6微相分離結構證明。IPDI改性硬相同時提升材料的楊氏模量、斷裂強度、韌性和斷裂能。

  近日，南京理工大學化學與化工學院傅佳駿教授課題組提出了一種全新的動態硬相強化策略，其核心是在保持硬相動態性和響應性的同時，在分子層面上對硬相進行強化。在該課題組之前的工作中，通過一鍋法將甲苯二異氰酸酯封端的聚丙二醇（PPGTD）和異佛爾酮二胺（IPDA）制備出具有室溫自修復能力的聚氨酯-脲彈性體（PPGTD-IPDA）（Adv. Funct. Mater., 2020, 30, 1907109）。基于此反應過程，現將異佛爾酮二異氰酸酯（IPDI）作為關鍵反應物引入到PPGTD-IPDA合成過程中，制備出的無色透明的聚氨酯-脲彈性體材料（PPGTD_0.4-IPDA_1.0-IPDI_0.6）具有迄今為止可修復彈性體材料中最高韌性（503.3 MJ m^-3）和可恢復的能量耗散能力（7倍拉伸回復形變、恢復能量耗散能力達37.3 MJ m^-3）、突出的斷裂能(113560 J m^-2)、優異的熱力學穩定性（85°C下儲能模量達99.5 MPa）。此外，該彈性體材料可以在微量溶劑的幫助下實現機械性能的修復。基于上述優異的各項性能，該材料被用作抗沖擊、能量吸收防護材料，展示出驚人的能量吸收能力(16.5 KJ m^-1)，可以和結構材料相媲美。

圖2. PPGTD_x-IPDA_1.0-IPDI_1-x彈性體材料應力應變曲線、溫度-模量曲線和蠕變回復行為。PPGTD-IPDA與PPGTD_0.4-IPDA_1.0-IPDI_0.6二維紅外及AFM對比圖。

圖3. PPGTD_0.4-IPDA_1.0-IPDI_0.6彈性體材料高韌性、突出的斷裂能以及優異的可回復性能。

  IPDI加入PPGTD-IPDA反應體系大大增加了聚合物軟鏈段之間的脲基基團的數目，改變了硬相內氫鍵的組成方式。IPDI改性的硬相由于存在大量的非對稱的脂肪環結構不會出現結晶現象，在保持了硬相的動態性的同時，大量脲基氫鍵的堆積增強了材料的模量（提升了23倍）和強度（提升了17.6倍）。更為重要的是，PPGTD_0.4-IPDA_1.0-IPDI_0.6彈性體材料展示了目前可修復聚合物材料中最高的韌性（503.3 MJ m^-3），材料的斷裂強度達到了33.4MPa的同時，斷裂伸展率也達到了2970%。分析材料超強韌的原因，主要可以歸結為：（1）IPDI的加入在PPGTD_0.4-IPDA_1.0-IPDI_0.6聚合物網絡內植入了大量的犧牲鍵，增加彈性體材料能量消散的途徑；（2）IPDI改性硬相內氫鍵快速可逆的斷裂/結合能力解決了材料強度與延展率之間的矛盾，這是超強韌性的重要來源。

圖4. PPGTD_0.4-IPDA_1.0-IPDI_0.6彈性體材料自修復性能展示和自修復機理研究

  和普通的可修復聚合物材料不同的是，PPGTD_0.4-IPDA_1.0-IPDI_0.6彈性體材料并沒有表現出明顯的升溫（60-80°C）提升修復效率的現象，這主要可以歸結為彈性體材料具有較為穩定的彈性平臺，這樣的特性也可以保證材料在較高溫度范圍仍然可以保持彈性體特征，解決了普通可修復聚合物材料在較高溫度下由于超分子交聯中心的解離而導致材料力學性能出現顯著退化的問題。更為重要的是，實驗發現了微量溶劑可以幫助PPGTD_0.4-IPDA_1.0-IPDI_0.6彈性體材料實現快速修復。微量溶劑和其它外部刺激修復因素，如：光、熱等一樣，它有助于聚合物材料斷裂面氫鍵的快速交換，促進聚合物鏈段在斷裂面間的擴散、交纏，從而實現機械性能的修復。

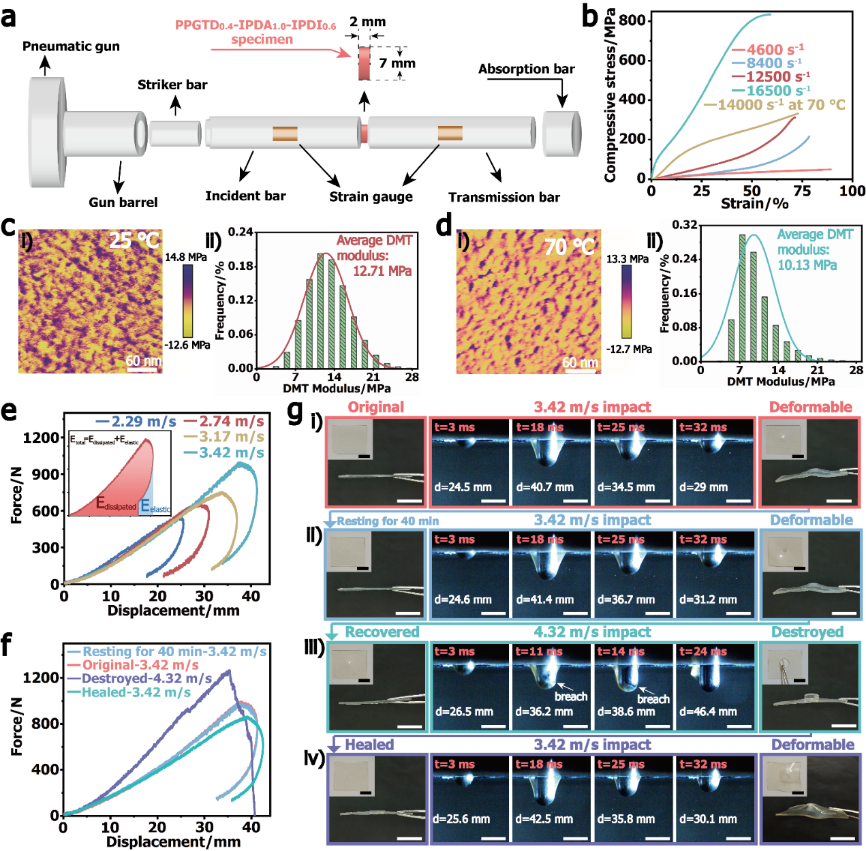

圖5. PPGTD_0.4-IPDA_1.0-IPDI_0.6彈性體材料表現出極為出色的抗沖擊和吸能緩沖能力。材料可以在較高溫度下保持吸能能力，即使材料出現局部破損，優異的自修復功能可以恢復材料的緩沖吸能功能。

  這一工作以題目為 “Molecular Engineering of Colorless, Extremely Tough, Superiorly Self-Recoverable, and Healable Poly(Urethane-Urea) Elastomer for Impact-Resistant Applications”的研究論文發表在材料化學領域權威期刊《Material Horizons》（Mater. Horiz., 2021, DOI: 10.1039/D1MH00548K）上。南京理工大學博士研究生王東為論文第一作者，傅佳駿教授為論文通訊作者。該項工作獲得了國家自然科學基金、軍委科技委基礎加強項目、軍委裝發預研項目和中央高校基本科研業務費專項資金等經費支持。

  論文鏈接：https://pubs.rsc.org/en/content/articlelanding/2021/mh/d1mh00548k#!divAbstract
