国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  疏水改性聚電解質（HMPEs），或稱疏水締合聚合物聚電解質，由于能夠在水溶液中分子內和分子間締合而表現出獨特的流變行為，特別是因為其具有顯著的增黏性能，而被廣泛用于涂料以及油氣開采過程中的壓裂液、鉆井液、三次采油驅替液的流變改性劑。和常規的聚電解質增黏不同，疏水改性聚電解質的黏度主要來源于兩部分：聚電解質（PE）的主鏈的纏結和電荷排斥，疏水側基的締合作用。但迄今為止，疏水締合作用對于HMPEs增黏的貢獻一直缺乏定量描述，主要原因在于缺乏分子結構相同、分子量接近的HMPEs和PEs進行對比研究。

  為了制備可以進行對比的HMPEs和PEs，四川大學高分子研究所、高分子材料工程國家重點實驗室馮玉軍教授團隊設計、制備了系列HMPEs模型化合物。他們利用丙烯酸（AA）和甲基丙烯酸十八烷基酯（SMA）通過膠束聚合法合成了系列含有不同疏水側基含量（C_H）、不同疏水微嵌段長度（N_H）的HMPEs，然后將HMPEs中SMAs鏈節的疏水側基水解，得到了不含疏水基團的水解疏水改性聚電解質（hHMPEs），即普通的聚電解質（圖1）。通過這種方式得到的HMPEs和hHMPEs的主鏈分子結構相同，分子量相近。因此，通過對比其黏度差異，就可以定量刻畫疏水單體含量、疏水微嵌段長度對于HMPEs的黏度的貢獻。

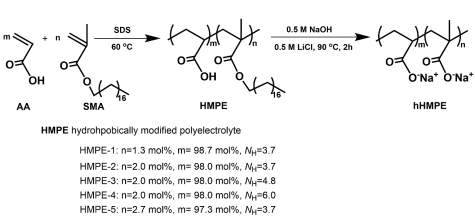

圖1. HMPEs和hHMPEs的合成路線。

  隨后，馮玉軍教授團隊系統對比了HMPEs和hHMPEs在水溶液中的零剪切黏度（η₀）—濃度（C_p）關系（圖2），得到了兩種聚合物的黏度差，（η_0,H-η_0,h），即疏水締合作用對HMPEs水溶液黏度的凈貢獻（圖3A—E）。當聚合物濃度高于纏結濃度時（C_e）時，締合作用對黏度的凈貢獻與單個疏水嵌段的疏水基團個數N_H和疏水基團在溶液中的濃度C_H有關，且符合η_0,H-η_0,h~N_H³C_H^3.29的標度關系（圖3F）。

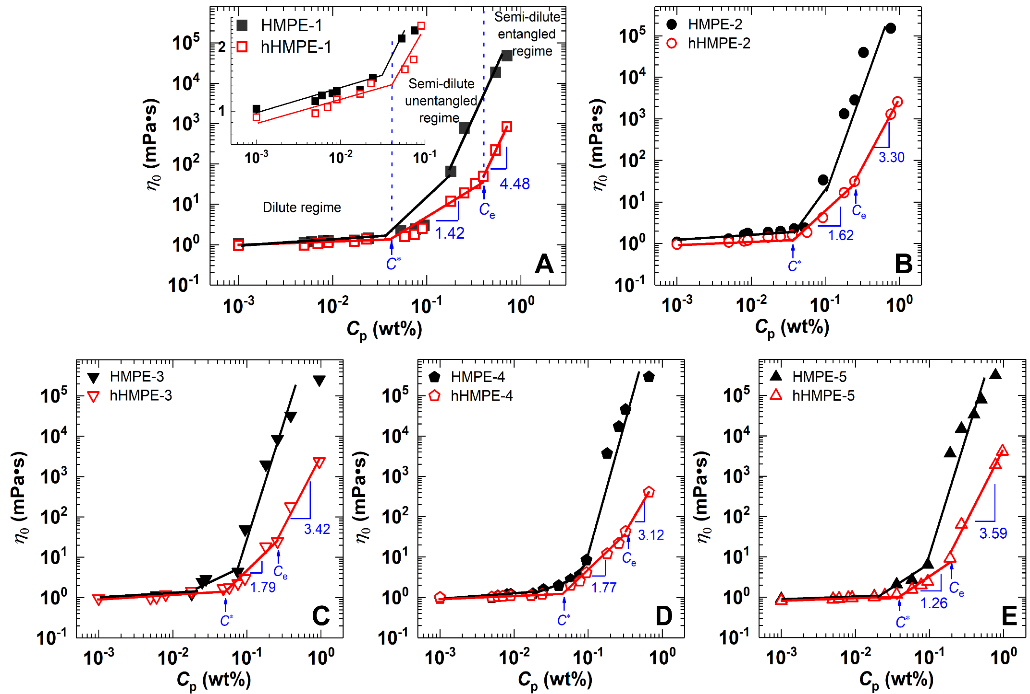

圖2. 不同疏水基團含量和微嵌段長度的疏水改性聚電解質（HMPEs）及對應的水解疏水改性聚電解質（hHMPEs）在純水中的零剪切黏度隨濃度的變化：（A）HMPE-1和hHMPE-1；（B）HMPE-2和hHMPE-2；（C）HMPE-3和hHMPE-3；（D）HMPE-4和hHMPE-4；（E）HMPE-5和hHMPE-5。

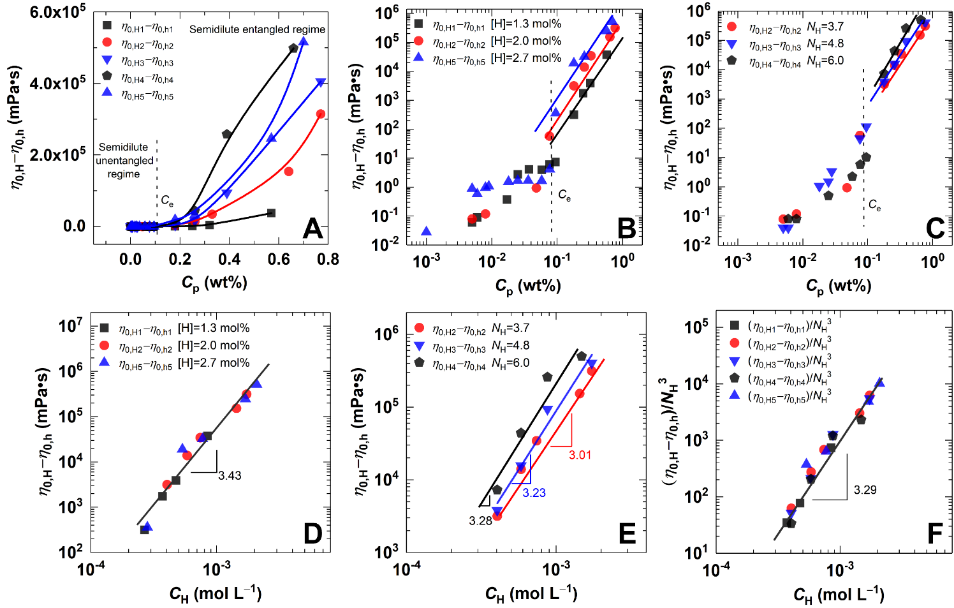

圖3. （A，B，C）HMPEs和hHMPEs在水中的零剪切黏度差（η_0,H-η_0,h）與聚合物濃度的關系；（D，E）不同疏水基團含量與不同微嵌段長度的聚合物的零剪切黏度差（η_0,H-η_0,h）與疏水基團在純水中的濃度的關系；（F）（η_0,H-η_0,h）與疏水基團在水中的濃度的標度關系。

  同樣，對比HMPEs和hHMPEs在0.02 M NaCl溶液中的零剪切粘度—濃度關系（圖4），得到了疏水締合作用在0.02 M NaCl溶液中對黏度的凈貢獻（圖5A—E），當聚合濃度大于交疊濃度時（C*），締合作用對HMPEs黏度的凈貢獻與N_H和C_H滿足η_0,H-η_0,h~N_H³C_H^3.72的標度關系（圖5F）。

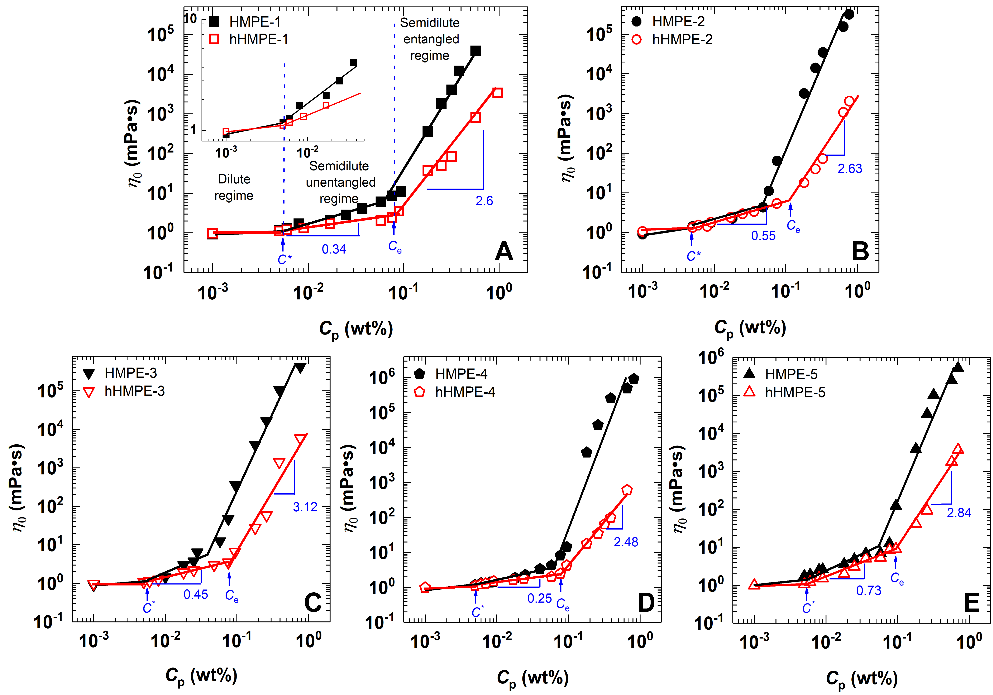

圖4. 不同疏水基團含量和疏水微嵌段長度的疏水改性聚電解質（HMPEs）及對應的水解疏水改性聚電解質（hHMPEs）在0.02 M NaCl中的零剪切黏度隨濃度的變化關系：（A）HMPE-1和hHMPE-1;（B）HMPE-2和hHMPE-2;（C）HMPE-3和hHMPE-3;（D）HMPE-4和hHMPE-4;（E）HMPE-5和hHMPE-5。

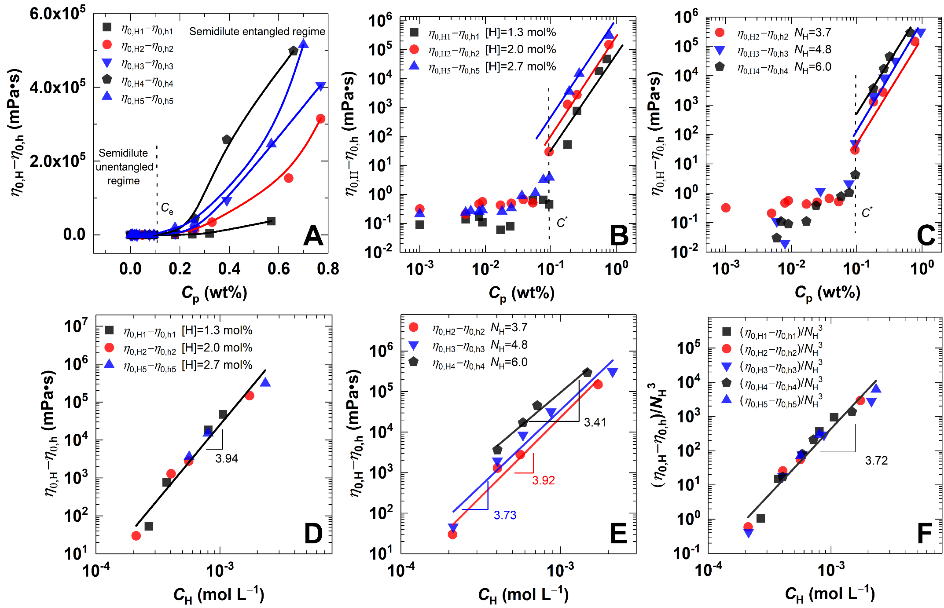

圖5. （A，B，C）HMPEs和hHMPEs在0.02 M NaCl中的零剪切黏度差（η_0,H-η_0,h）與聚合物濃度的關系；（D，E）不同疏水基團含量與不同疏水微嵌段長度的聚合物的（η_0,H-η_0,h）與疏水基團在0.02 M NaCl中的濃度的關系；（F）（η_0,H-η_0,h）與疏水基團在0.02 M NaCl中的濃度的標度關系。

  總之，針對本文所設計的疏水改性聚電解質，疏水締合的凈貢獻可以總結為如下標度關系（圖6）：

  純水中：η_0,H-η_0,h~N_H³C_H^3.29（C_p>C_e）

  0.02 M NaCl溶液中：η_0,H-η_0,h~N_H³C_H^3.72（C_p>C^*）

  該定量關系式的建立，不僅有助于理解疏水改性聚電解質中的分子結構參數（疏水基含量、疏水基微嵌段長度）對于黏度的凈貢獻，也有助于更精準設計用于溶液增黏的新型疏水改性聚電解質。

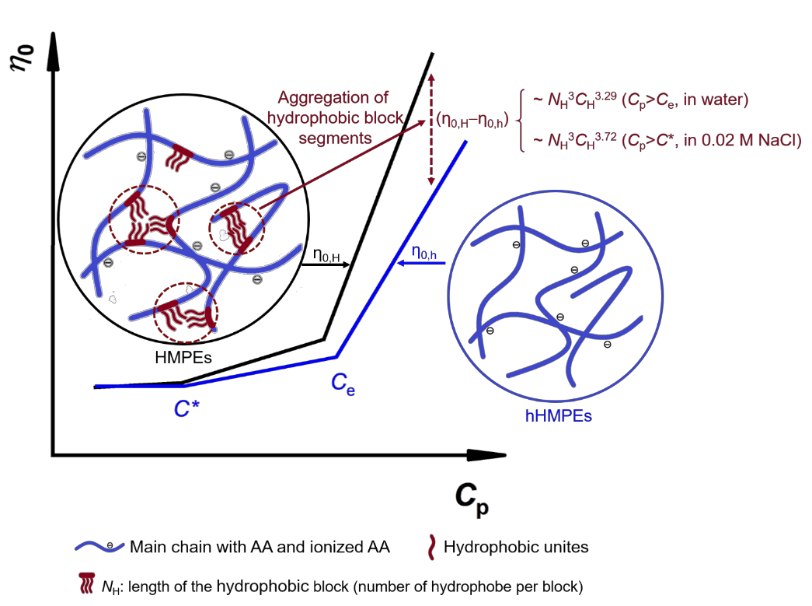

圖6. 微嵌段結構的疏水改性聚電解質的疏水締合作用在純水和0.02 M NaCl溶液中對粘度的凈貢獻。

  以上成果發表在Macromolecules上（DOI：10.1021/acs.macromol.9b01975）。論文的第一作者為四川大學博士生朱芮，通訊作者為四川大學馮玉軍教授。本工作得到了國家自然科學基金石油化工聯合基金（A類）項目（U1762218）和四川大學高分子材料工程國家重點實驗室自主探索課題（sklpme2014-2-06）的資助。

  論文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.9b01975
