国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  近期，天津大學劉文廣教授/崔春燕副研究員團隊與天津醫院楊強教授團隊受珊瑚骨骼在海水中多孔結構形成過程的啟發，合作構建了一種可在體液環境下原位形成多孔結構的生物活性骨組織黏合劑。該黏合劑通過將天然活性分子硫辛酸及其鹽（硫辛酸鈉）與生物活性玻璃共混，經一步簡單的加熱冷卻方法制備而成。在體液環境下，黏合劑中的生物活性玻璃會原位礦化為具有促進骨再生的羥基磷灰石，并且生物活性玻璃自身的堿性會使其周圍的羧基被部分去質子化為羧酸鹽，進而將疏水的聚硫辛酸轉變為親水的聚硫辛酸鹽。隨著在體液中的時間延長，聚硫辛酸鹽逐步發生解離，原位形成多孔結構以促進骨相關細胞向黏合劑內部長入，并且釋放硫辛酸基活性分子來調控受損骨組織局部的炎癥微環境（圖1）。

圖1. 原位成孔的骨黏合劑的制備過程和促進骨再生的過程

  將該黏合劑在體外浸泡模擬體液后進行SEM測試，證實了其可原位形成多孔機構的特性（圖2a），并且在模擬體液中浸泡后生物活性玻璃可被原位礦化為羥基磷灰石（圖2b-c）。使用該黏合劑對兔的橈骨骨折缺損模型進行修復，與空白對照組以及無多孔結構形成的骨黏合劑組相比，可原位形成多孔結構的骨黏合劑明顯地加速了骨再生的速度。因此，多孔結構對于促進骨修復是至關重要的，本工作為骨黏合劑的設計提供了一種新的思路。該研究得到了國家自然科學基金的支持。

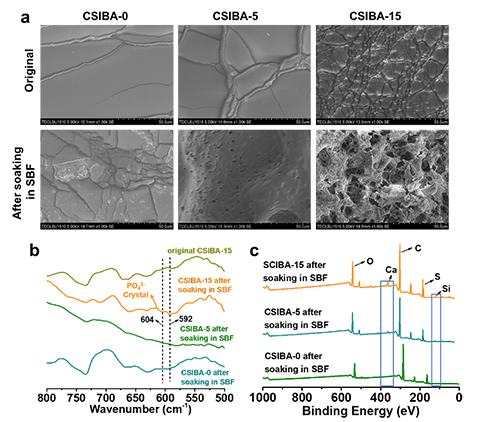

圖2. （a）不同組成黏合劑浸泡模擬體液后的SEM圖片；（b）不同組成黏合劑浸泡模擬體液后的紅外光譜圖；（c）不同組成黏合劑浸泡模擬體液后的XPS結果

  原文鏈接：https://doi.org/10.1002/adfm.202507592
