西安工程大學劉呈坤教授團隊 Nano Energy：具有高靈敏度和良好的循環(huán)穩(wěn)定性的纖維基可視化應變傳感器及其應用
2024-10-04 來源：高分子科技
隨著智能可穿戴技術的發(fā)展，基于纖維的柔性應變傳感器具有優(yōu)異的拉伸和耐彎折性能，可與人體皮膚無縫貼合，從而實現(xiàn)對人體運動的實時監(jiān)測。將柔性應變傳感器與可視化功能相結合制備的柔性可視化應變傳感器可以更直觀的通過其顏色的變化監(jiān)測人體運動。構建具有低驅動電壓、溫度快速響應、高發(fā)熱溫度、發(fā)熱穩(wěn)定的電發(fā)熱層是當前制備優(yōu)良可視化應變傳感器的關鍵。目前纖維基可視化應變傳感器促使纖維變色的驅動電壓較高，而且靈敏度也較低。
基于此，西安工程大學劉呈坤教授團隊聯(lián)合新加坡國立大學Seeram Ramakrishna團隊通過濕法紡絲、原位聚合和超聲浸漬的方法成功地制備了納米碳粉（NCPs）/銀納米顆粒（AgNPs）@羧基化碳納米管（MWCNTs-COOH）/聚氨酯（PU）（NAMP）纖維基可視化應變傳感器，該傳感器兼具良好的傳感性能、低電壓發(fā)熱性能和可視化功能，可用于人體健康監(jiān)測與熱療管理治療。

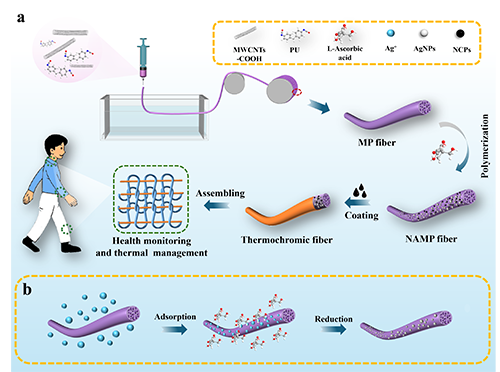

圖1 NAMP纖維基可視化應變傳感器的制備流程

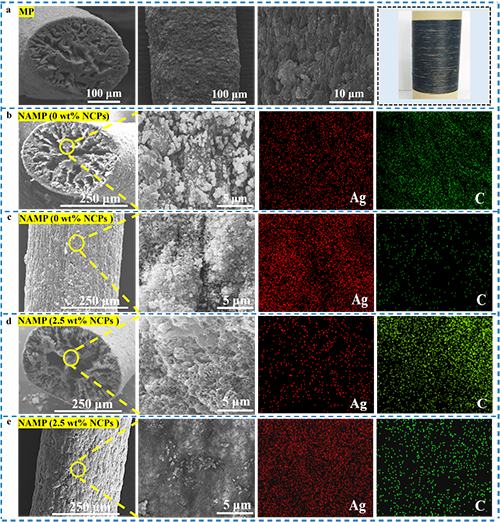

圖2 MP和NAMP纖維的表征和元素分布
如圖2所示，MP纖維多孔和凹槽結構的存在可以增加纖維的比表面積，有助于提高AgNPs和NCPs的負載量。由于NCPs的平均直徑（30 nm）小于AgNPs的平均直徑（310 nm），NCPs可以填補NAMP纖維上AgNPs之間的微裂紋，增加纖維的導電路徑數(shù)量，使導電通路更加完整，從而提高MP纖維的導電性傳感性能。
圖3 NAMP纖維的力學性能和電學性能
探究了不同NCPs濃度對NAMP纖維強力、電阻率的影響，并分析了纖維的導電機理（圖3a-e）。此外，測試了NAMP纖維在不同捻度、溫度和彎曲角度條件下的抗干擾性，結果表明，纖維的電阻信號幾乎不受外界因素的干擾 （圖3f-i）。
圖4 NAMP纖維基可視化應變傳感性的傳感性能
如圖4所示，制備的NAMP纖維基可視化應變傳感器具有高靈敏度（GF=3528）、寬應變范圍（0～107%）、快速的響應時間（0.14s）和優(yōu)異的循環(huán)穩(wěn)定性（超過5000次循環(huán)）。

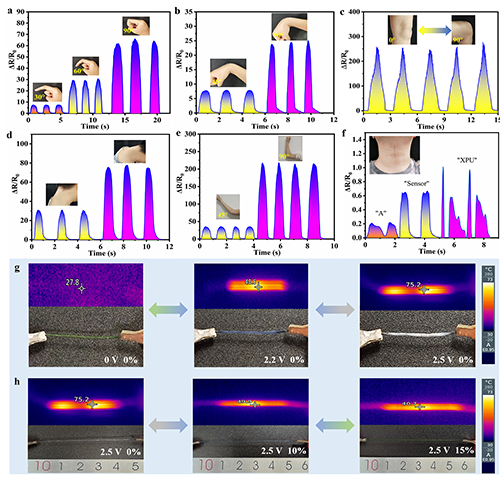

圖5 NAMP纖維基可視化應變傳感器的在健康監(jiān)測中的應用
如圖5a-f所示，NAMP纖維基可視化應變傳感器能夠實時監(jiān)測身體不同部位的運動。此外，該傳感器既能夠在低電壓的激發(fā)下使其顏色變化迅速且可逆，0～2.5 V時纖維表面溫度從27.8 °C升高到75.2 °C，又能夠實現(xiàn)拉伸變形下的顏色變化，具有良好的可視化功能（5g, h）。

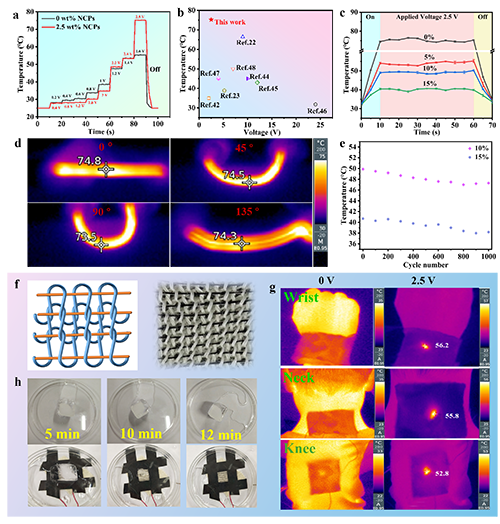

圖6 NAMP纖維在熱管理和除冰中的電熱應用
如圖6a-e所示，NAMP纖維在不同應變和反復彎曲條件下，纖維表面溫度基本不變，表明其具有優(yōu)異的電致發(fā)熱性能和發(fā)熱穩(wěn)定性。將其以襯緯組織的形式織入針織物中，制備可調溫度的電致發(fā)熱織物，可用于人體熱管理治療和除冰（6f-h）。
該研究工作得到了國家自然科學基金項目和陜西省創(chuàng)新能力支持計劃等項目的支持。
論文鏈接：https://doi.org/10.1016/j.nanoen.2024.110300
版權與免責聲明：中國聚合物網原創(chuàng)文章。刊物或媒體如需轉載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 浙大伍廣朋、杭師大邱化玉 ACS Nano：兼具高穩(wěn)定性和高靈敏度的極紫外和電子束倍半硅氧烷光刻膠 2025-10-31
- 西南大學張同華/王蜀、河工大胡寧、重大寧慧銘 AM：構建具備超高靈敏度和寬范圍檢測能力的雙介電層離子電子壓力傳感器，實現(xiàn)溫度/壓力雙模態(tài)感知與靜音語音識別 2025-07-24
- 深圳技術大學史濟東等 Carbon：基于石墨烯-納米纖維素復合薄膜的自修復應變/濕度雙模傳感器的設計及在可穿戴呼吸監(jiān)測的應用 2025-05-28
- 大連理工大學朱秀玲教授團隊 AFM：功能化整合定制聚合物助力兩性離子膜實現(xiàn)選擇性離子傳輸與增強穩(wěn)定性 2025-10-20
- 深大萬學娟教授團隊Nano Lett.：生物質水凝膠電解質邁向綠色耐用的超級電容器-增強阻燃性、低溫自愈性、自粘性和長循環(huán)穩(wěn)定性 2024-10-01
- 東華大學武培怡/焦玉聰團隊 Adv. Mater.：溶菌酶構象轉變調控鋅金屬界面電化學 2024-05-09
- 四川大學葉林教授團隊 Small：具有穩(wěn)定致動行為的新型聚甲醛纖維基人工肌肉的構筑 2025-06-26
