激情综合激情,丝袜av一区,欧美日韩1区2区3区

江西理工大學張思釗課題組 IJBM：生物基氣凝膠的多功能賦予及其協同優化

2024-09-10 來源：高分子科技

氣凝膠材料作為基礎性戰略前沿新材料，是國家重點發展的新材料之一。《中共中央國務院關于完整準確全面貫徹新發展理念做好碳達峰碳中和工作的意見》指出“應加強綠色低碳重大科技攻關和推廣應用，加快先進適用技術研發和推廣，推動氣凝膠等新型材料研發應用”。生物基氣凝膠因其原料來源廣泛、可環境降解、低成本等特點，在建筑節能、電子信息、分離吸附、催化以及生物醫藥等領域頗具應用潛力。然而，目前構筑更具實際應用價值的多功能一體化生物基氣凝膠仍面臨諸多困難和挑戰。

圖1 生物基氣凝膠樣品及多功能特性

江西理工大學張思釗副教授課題組提出通過超分子作用構建殼聚糖/細菌纖維素氣凝膠納米網絡骨架，成功制備了一種耐濕熱、抗疲勞、阻燃防火、疏水防潮的殼聚糖/細菌纖維素雜化氣凝膠。所得氣凝膠表現出多功能于一體的性能特征，如高強度（可承受超過自重10676倍水瓶），低熱導率（在常壓常溫下低至22 mW m^?1 K^?1），以及出色的抗疲勞特性（經10000次壓縮循環，低應變條件下無塑性變形）。

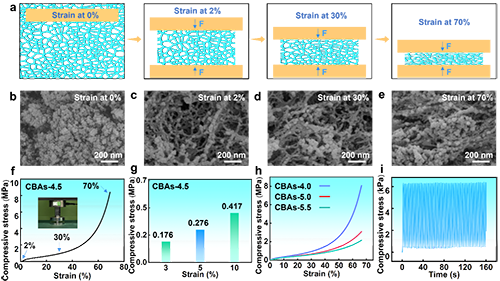

圖2 不同應變場下生物基氣凝膠的微觀網絡結構演變規律

另一方面，氣凝膠表現出優異的抗濕熱性和超疏水特性（在70℃和85%相對濕度下，160 h處理后，吸濕率小于0.88%），優異的熱沖擊特性（可承受至少200次?30℃和60℃間快速高低溫冷熱循環處理），以及良好的阻燃特性（0.6 s內迅速自熄）。經過疏水處理后，氣凝膠在3%應變條件下的壓縮應力高達0.223 MPa，相較于疏水前樣品增幅27%，實現了生物基氣凝膠疏水性能與力學性能的協同優化。

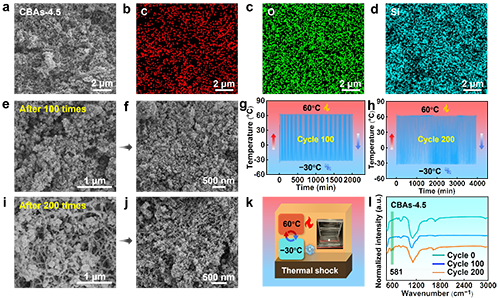

圖3 高低溫冷熱循環條件下生物基氣凝膠的微觀形貌結構演變

圖4 生物基氣凝膠隔熱性能評價及阻燃防火特性驗證

上述研究成果以“Microstructural Evolution of Bio-Based Chitosan Aerogels for Thermal Insulator with Superior Moisture/Fatigue Resistance and Anti-Thermal-Shock”為題發表于International Journal of Biological Macromolecules上。江西理工大學國際創新研究院碩士研究生廖晏榕為論文第一作者，通訊作者是張思釗副教授。該項工作得到了江西省重點研發計劃、江西省自然科學基金、中國博士后科學基金等項目的資助。

原文鏈接：https://doi.org/10.1016/j.ijbiomac.2024.134681

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

誠邀關注高分子科技
