国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  木質素是一種天然的多芳環(huán)生物大分子，其組成單體主要為苯基-丙烷類單體（對羥基苯基苯丙烷、愈創(chuàng)木基苯丙烷、紫丁香基苯丙烷）。木質素結構中具有豐富的含氧基團以及π-π共軛結構，與碳點（CDs）的結構高度相似，被認為是一種良好的天然碳點前驅體。隨著碳中和理念的不斷深入以及可持續(xù)發(fā)展要求的不斷提高，木質素基碳點（LCDs）在碳點的清潔制備以及可持續(xù)性發(fā)展方面表現(xiàn)出重要的發(fā)展?jié)摿Α⒛举|素轉化為LCDs既可實現(xiàn)木質素的高值化利用又可實現(xiàn)CDs的清潔發(fā)展，被認為是一種“一石二鳥”的發(fā)展策略。目前，LCDs的熒光發(fā)射多在藍-綠區(qū)域，實現(xiàn)其多色熒光發(fā)射仍存在瓶頸，阻礙了LCDs在眾多領域中的廣泛應用。因此，進一步探究LCDs的熒光發(fā)射機理可為實現(xiàn)單一LCDs的多色熒光發(fā)射提供重要理論基礎。

圖1圖文摘要

  在此基礎上，進一步地對LCDs，RLCDs以及OLCDs的濃度依賴發(fā)射進行了探究（圖4），揭示了LCDs的表面化學結構對其濃度依賴熒光發(fā)射的影響機制。隨著濃度的不斷增大，三種CDs的發(fā)射峰均出現(xiàn)了不同程度的紅移現(xiàn)象。相較于LCDs，經表面還原處理后，RLCDs可實現(xiàn)從藍（345 nm）到黃色（560 nm）的熒光發(fā)射，并且其PLQY增長到了14.75%；而表面氧化后的OLCDs實現(xiàn)了從藍到綠色區(qū)域的熒光發(fā)射，但其PLQY降至2.13%。根據(jù)以上分析，我們可知，LCDs的表面化學結構在影響其聚集行為的同時，也改變了其濃度依賴發(fā)射特性。隨濃度的增大，溶液中不斷增多的羥基以及羧基會改變LCDs的表面化學環(huán)境，并且產生不同的表面發(fā)射態(tài)。據(jù)此推斷，RLCDs熒光發(fā)射的靈活調控可歸因于RLCDs較小的π共軛體系以及其豐富的羥基相關的表面發(fā)射態(tài)；而OLCDs微弱的熒光發(fā)射則與其增大的量子尺寸以及羧基相關的表面態(tài)相關。

圖4相同濃度梯度下LCDs，RLCDs以及OLCDs溶液的（a-c）歸一化熒光發(fā)射圖及其（d-f）CIE坐標圖

圖5 LCDs，RLCDs以及OLCDs的（a-c）XPS總譜，（d-f）(高分辨C1s譜，（g-i）N1s譜以及（j-l）O1s譜

圖7 DFT計算的幾何模型，HOMO/LUMO能級及其能隙計算結果

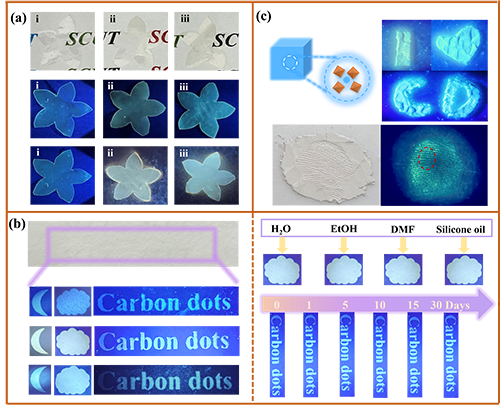

  該工作以“Surface engineering and concentration-dependent emission activated
flexible tunable fluorescence from lignin-based N-doped carbon dots

  原文鏈接：https://doi.org/10.1016/j.cej.2024.155146
