以CO2作為C1資源合成化學(xué)品，不僅有利于緩解溫室效應(yīng)，還可以減少化石原料的使用，是實(shí)現(xiàn)“碳中和”、發(fā)展“低碳經(jīng)濟(jì)”的重要技術(shù)途徑。其中，利用CO2與環(huán)氧化合物在起始劑存在下共聚制備的CO2多元醇，可替代傳統(tǒng)的石油基聚醚多元醇或聚酯多元醇用于聚氨酯材料的制備。全生命周期評(píng)估表明，生產(chǎn)含有20 wt% CO2的多元醇相較于全石油基多元醇可減少約11-19 %的溫室氣體排放和13-16 %的能源消耗，并且以CO2多元醇制備的聚氨酯表現(xiàn)出更優(yōu)異的耐水解及耐氧化性能。
聚氨酯泡沫的消費(fèi)量占聚氨酯消費(fèi)品的第一位，其往往需要具有高官能度和超低分子量 (<2000 g/mol) 的多元醇作為原料。目前，大多數(shù)制備CO2多元醇催化體系受限于質(zhì)子耐受性，難以用于制備高官能度和低分子量CO2多元醇。此外，CO2多元醇的端基以活性較低的仲羥基為主，制備聚氨酯時(shí)需要具有揮發(fā)性的小分子有機(jī)胺作為催化劑，不符合環(huán)保理念。因此，高效合成具有自催化性能的高官能度、超低分子量CO2基多元醇具有重要的現(xiàn)實(shí)意義。
近日，河北工業(yè)大學(xué)劉賓元教授團(tuán)隊(duì)與長(zhǎng)春應(yīng)化所王獻(xiàn)紅研究員、劉順杰研究員合作，使用雙金屬氰化配合物 (DMC) 作為催化劑，芳香胺作為起始劑，通過CO2和環(huán)氧丙烷 (PO)共聚，實(shí)現(xiàn)了具有自催化功能的超低分子量支狀CO2基多元醇的合成。該催化體系同時(shí)滿足了高活性 (4.1 kg/g DMC) 和高選擇性 (WcPC < 2.5 wt%) 的要求，均為目前已知合成支化CO2多元醇的最高水平。該支化CO2多元醇的主鏈中含有叔胺結(jié)構(gòu)，與異氰酸酯反應(yīng)時(shí)在不加入任何催化劑的條件下成功制備了硬泡聚氨酯，顯示出自催化效果。

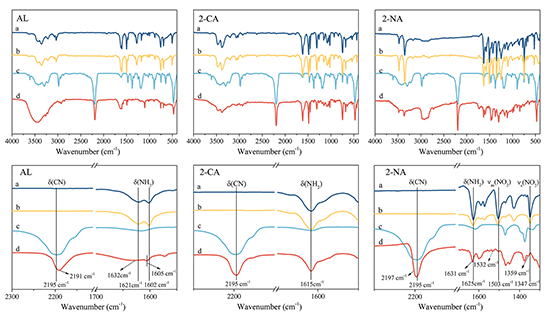

圖2. XPS研究DMC與苯胺 (AL), 2-氯苯胺 (2-CA), 2-硝基苯胺(2-NA), 3-硝基苯胺 (3-NA) 和 4-硝基苯胺(4-NA)的相互作用。

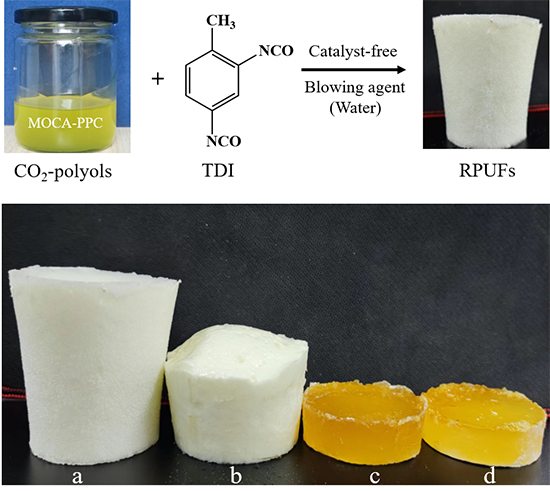

圖4. 含有叔胺結(jié)構(gòu)的MOCA-polyol (a), 2-CA-polyol (b) 及不含有叔胺結(jié)構(gòu)的BPA-polyol (c), PPCD-222 (d)用于制備硬泡聚氨酯。
論文鏈接：https://pubs.acs.org/doi/abs/10.1021/acs.macromol.4c00397
- 浙大曹堃教授、大連理工王東琪教授 AFM：原位催化成炭膨脹型阻燃新策略 2025-02-23
- 西電王忠良教授團(tuán)隊(duì) Adv. Sci.：焦亡之光 - 突破乳腺癌術(shù)后復(fù)發(fā)的新希望 2024-11-13
- 齊魯工大劉利彬教授團(tuán)隊(duì) AFM: 木質(zhì)素-堿金屬離子自催化體系快速凝膠化防凍水凝膠電解質(zhì) 2024-02-08
- 青科大王曉武/李志波團(tuán)隊(duì)《ACS Catal.》: 單組分Lewis酸堿對(duì)協(xié)同催化環(huán)氧單體的可控開環(huán)聚合制備超高分子量聚醚多元醇 2022-07-04
- 拜耳公司與亞琛工業(yè)大學(xué)等攜手：變二氧化碳為多元醇 2012-11-16
- 中科院大連化物所: 探索纖維素轉(zhuǎn)化多元醇綠色路線 2008-11-19
- 杭師大劉增賀/陳建聞/朱雨田團(tuán)隊(duì) Nat. Commun.：原子經(jīng)濟(jì)增值回收商用熱固性聚氨酯泡沫至光固化3D打印樹脂 2026-03-20
