国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  現(xiàn)有的低表面能氟硅材料難以獲得防污性、力學(xué)性能、粘接性能的有效兼顧，同時(shí)受損后難以自我修復(fù)，一定程度上限制其廣泛的應(yīng)用。

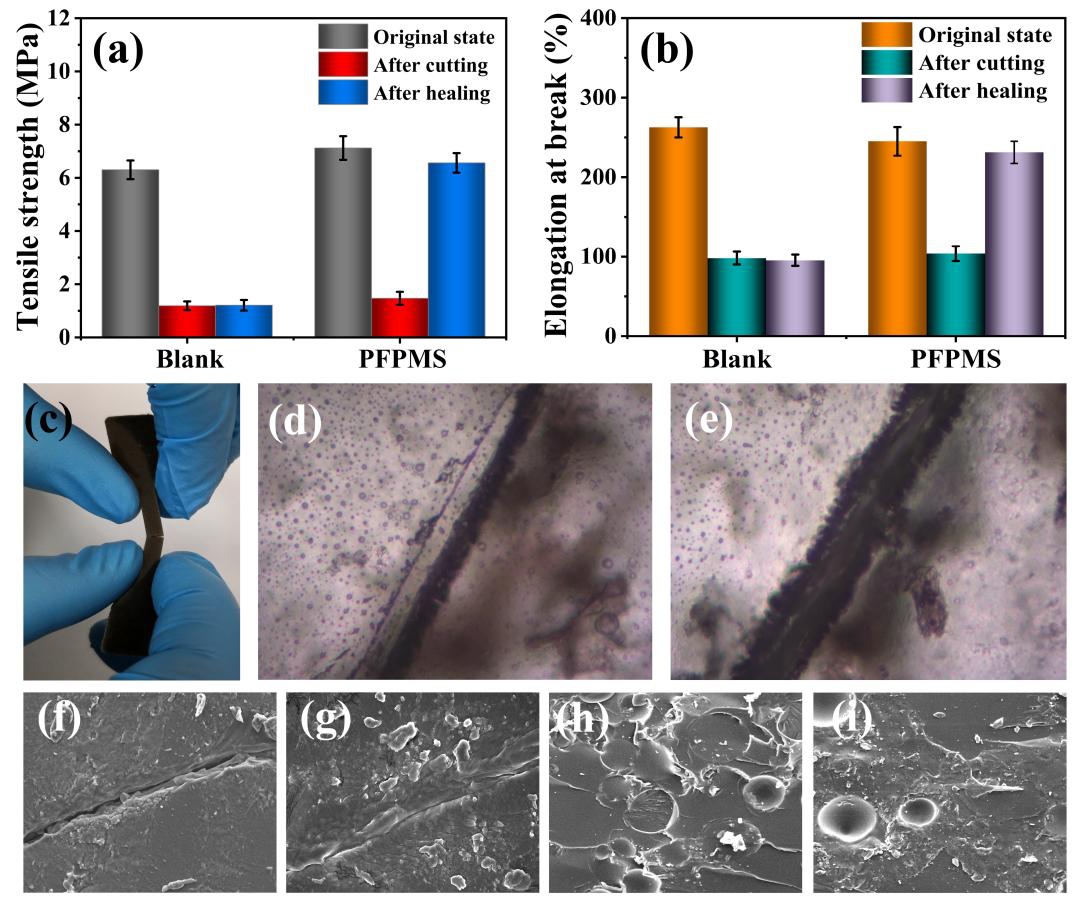

  為攻克這一難題，團(tuán)隊(duì)提出了聯(lián)合強(qiáng)健型低表面能基體與微納雙尺度表面的策略實(shí)現(xiàn)防污性、力學(xué)性能、粘接性能的有效兼顧，并能實(shí)現(xiàn)受損后的快速自愈，獲得高效穩(wěn)定防污。團(tuán)隊(duì)設(shè)計(jì)了一種能實(shí)現(xiàn)快速自修復(fù)的防污復(fù)合材料PFPMS。首先合成具有大量強(qiáng)氫鍵的低表面能PU/^FPDMS基體，實(shí)現(xiàn)基體的高強(qiáng)度及其與基材的強(qiáng)粘接。然后，合成具有致密殼層結(jié)構(gòu)的IPDI@PGMA_m/GO自修復(fù)微膠囊，獲得微膠囊在潛伏期內(nèi)的穩(wěn)定。并將自修復(fù)微膠囊和納米SiO₂同時(shí)引入PU/^FPDMS基體，對基體起到增強(qiáng)作用的同時(shí)在其表面構(gòu)筑微納雙尺度微觀結(jié)構(gòu)，獲得PFPMS優(yōu)異的防污性能。此外，當(dāng)PFPMS受損時(shí)微膠囊芯材流出，在65℃下加熱30min即可完成與基體中活潑氫的快速交聯(lián)，實(shí)現(xiàn)對PFPMS的高效修復(fù)（圖1）。

圖1 PFPMS的（a）制備機(jī)理圖，（b）自修復(fù)機(jī)制，（c）高強(qiáng)高粘接機(jī)制

  PU/^FPDMS基體與基材表面羥基間的氫鍵作用或基體中的強(qiáng)氫鍵作用有利于基體獲得優(yōu)異的粘接強(qiáng)度和拉伸強(qiáng)度，其值分別為5.51、6.30MPa。同時(shí)，微膠囊及納米SiO₂引入后對基體起到了一定的增強(qiáng)效果，PFPMS的拉伸強(qiáng)度可達(dá)7.12 MPa（圖2）。

圖2 工業(yè)品、空白基體及PFPMS復(fù)合材料的（a）剪切強(qiáng)度，（b）拉伸強(qiáng)度、扯斷伸長率

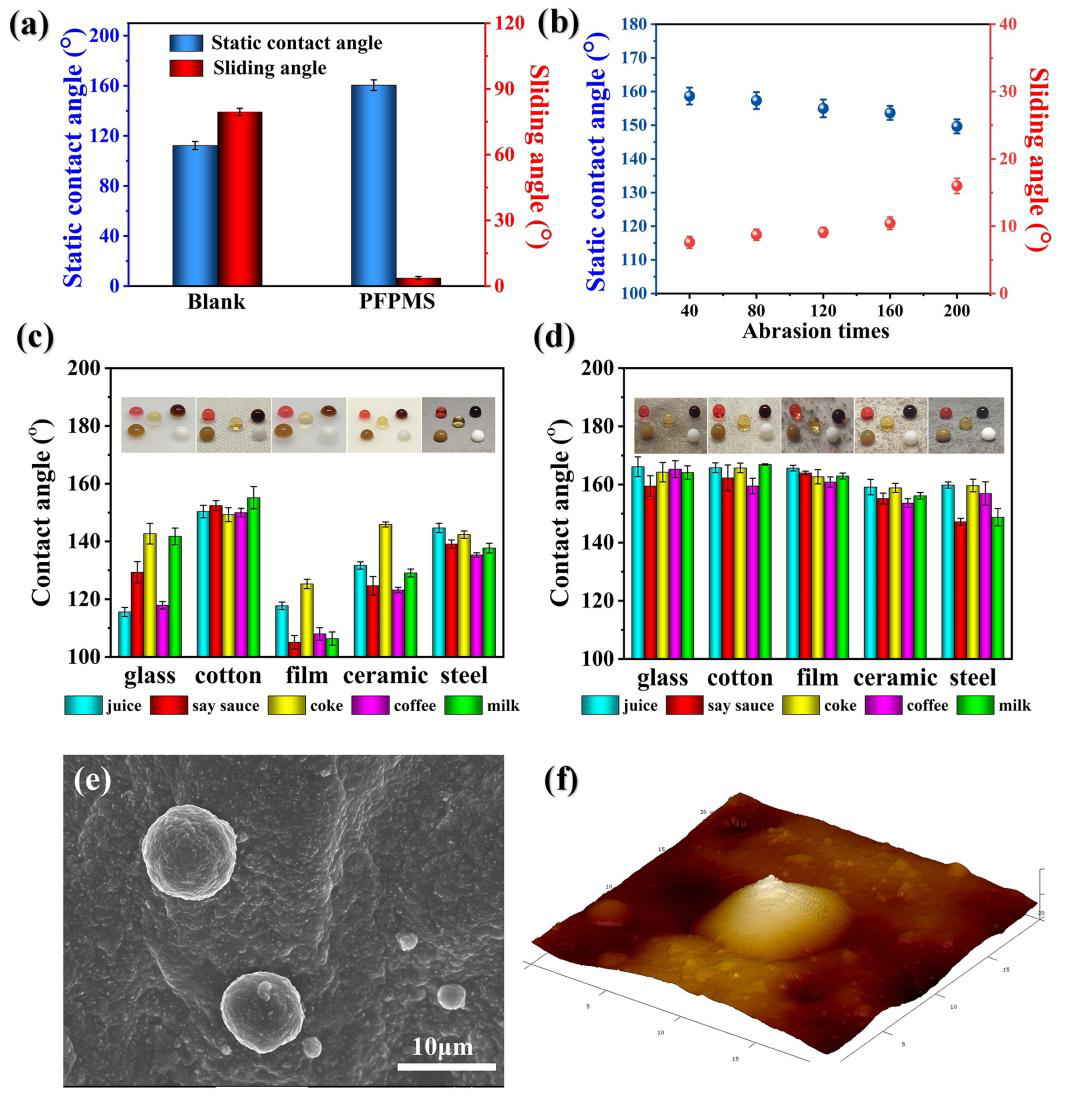

圖3（a）空白基體、PFPMS的靜態(tài)接觸角與滑動角，（b）PFPMS經(jīng)磨損后的靜態(tài)接觸角、滑動角；污染物附著下的靜態(tài)接觸角與滑動角（c）涂覆在不同基材上的空白基體，（d）涂覆在不同基材上的PFPMS；PFPMS表面的（e）SEM（f）AFM圖片

  該成果發(fā)表在 Advanced Composites and Hybrid Materials, 2022, 5:1899–1909

  論文第一作者為陜西理工大學(xué)劉杰，陜西理工大學(xué)鄭楠和廣州大學(xué)林璟為共同通訊作者。

  論文鏈接：https://link.springer.com/article/10.1007/s42114-022-00515-1
