人工肌肉在外界刺激下能夠發(fā)生收縮、旋轉(zhuǎn)等驅(qū)動(dòng)，因而在機(jī)器人、智能織物和假肢等領(lǐng)域引起了廣泛關(guān)注。目前人工肌肉的制備材料，主要包括碳納米管纖維、聚合物纖維、液晶彈性體等，通常需要加捻或扭曲等復(fù)雜工藝，同時(shí)制備的人工肌肉存在響應(yīng)單一、收縮行程有限、驅(qū)動(dòng)力弱以及應(yīng)用場(chǎng)景受限等瓶頸問題。
MXene/CNFs復(fù)合納米片通過由窄變寬的紡絲針頭，巨大的膨脹應(yīng)力會(huì)消除紡絲過程中導(dǎo)致復(fù)合納米片軸向排列的剪切力，然后再經(jīng)過乙醇凝固浴，制備MXene納米片徑向取向的MXene復(fù)合纖維人工肌肉（MFAMs）。在25oC至125oC溫度范圍區(qū)間，MXene復(fù)合纖維人工肌肉可提起自身重量1000倍以上的物體，最大收縮行程為21%，做工能力達(dá)1.76 J g-1，是自然肌肉的45倍。原位變溫表征和模擬結(jié)果揭示了MXene復(fù)合纖維人工肌肉的收縮驅(qū)動(dòng)機(jī)制（圖1）。隨著溫度的升高，氫鍵網(wǎng)絡(luò)取向排列誘導(dǎo)MXene納米片層間距降低，從而導(dǎo)致MXene/CNFs復(fù)合納米片被拉平取向，這種“壓縮”效應(yīng)降低了孔隙率，實(shí)現(xiàn)了MXene復(fù)合纖維人工肌肉的收縮驅(qū)動(dòng)。

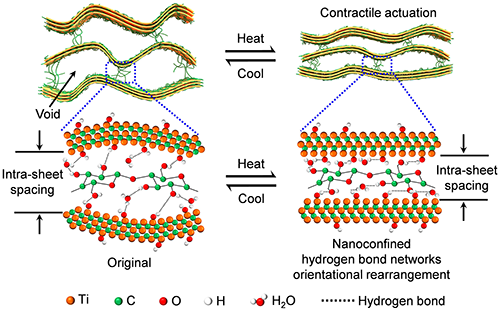

圖1：MXene復(fù)合纖維人工肌肉收縮驅(qū)動(dòng)的機(jī)理圖
圖2：MXene復(fù)合纖維人工肌肉（MFAMs）與其它非扭轉(zhuǎn)、熱驅(qū)動(dòng)纖維人工肌肉的驅(qū)動(dòng)性能對(duì)比圖（A），MFAMs在人工假肢上的應(yīng)用展示（B）
這項(xiàng)開創(chuàng)性研究成果在人工肌肉領(lǐng)域具有里程碑的意義，其核心創(chuàng)新在于首次制備了MXene復(fù)合纖維人工肌肉，為解決人工肌肉響應(yīng)單一、收縮行程有限、驅(qū)動(dòng)力弱以及應(yīng)用場(chǎng)景受限等瓶頸問題提供了新思路。這一成果不僅拓展了MXene納米材料在人工肌肉領(lǐng)域應(yīng)用的知識(shí)邊界，也為二維納米材料的組裝與應(yīng)用研究提供了新方向。
論文鏈接：https://www.science.org/doi/10.1126/sciadv.adt1560
來源：
1.Wan, S., Li, X., Chen, Y. et al. High-strength scalable MXene films through bridging-induced densification. Science 374, 96-99 (2021).
2.Yang, J., Li, M., Fang, S. et al. Water-induced strong isotropic MXene-bridged graphene sheets for electrochemical energy storage. Science 383, 771-777 (2024).
3.Li, W., Zhou, T., Zhang, Z. et al. Ultrastrong MXene film induced by sequential bridging with liquid metal. Science 385, 62-68 (2024).
4.Wan, S., Chen, Y., Huang, C. et al. Scalable ultrastrong MXene films with superior osteogenesis. Nature 634, 1103-1110 (2024).
5.Fu, J., Li, Y., Zhou, T. et al. Large stroke radially-oriented MXene composite fiber tensile artificial muscles. Sci. Adv. 11, eadt1560 (2025).
- 北航王廣勝/劉明杰/劉利民教授團(tuán)隊(duì) Nat. Commun.：褶皺誘導(dǎo)格子結(jié)構(gòu)MXene/PI薄膜應(yīng)用于超薄電磁屏蔽領(lǐng)域 2026-01-18
- MSU林少挺、TAMU吳承霖 Sci. Adv.：組織粘附的水凝膠-MXene生物傳感器 為原位口腔生物監(jiān)測(cè)提供新方案 2026-01-17
- 南開大學(xué)梁嘉杰、岳釗/中科大朱銀波團(tuán)隊(duì)《Nat. Commun.》: 強(qiáng)度突破1 GPa！仿生高強(qiáng)韌MXene纖維 2025-11-03
- 中國科大程群峰、北航萬思杰團(tuán)隊(duì)《Nat. Commun.》：室溫連續(xù)化制備高性能碳化鈦復(fù)合纖維 2026-01-13
- 廣工閔永剛教授團(tuán)隊(duì)等Biosens. Bioelectron.：柔性AIE/PCM復(fù)合纖維用于酒精生物傳感、熒光防偽和人體熱管理 2024-09-25
- 鄭州大學(xué)上媛媛/北京大學(xué)曹安源團(tuán)隊(duì) Adv. Sci：具有高致動(dòng)應(yīng)力和預(yù)設(shè)計(jì)形狀變化的復(fù)合纖維 2024-08-16
- 華南理工劉偉峰、廣東工大邱學(xué)青 AFM：木質(zhì)素構(gòu)筑動(dòng)態(tài)液晶雙網(wǎng)絡(luò) - 打造高性能光熱驅(qū)動(dòng)人工肌肉 2026-03-27
