日本强好片久久久久久aaa,国产精品三p一区二区,国产欧美91

北海道大學(xué)龔劍萍教授課題組《Sci. Adv.》：循環(huán)拉伸下多尺度結(jié)構(gòu)對自修復(fù)水凝膠機械適應(yīng)性的影響

2024-01-03 來源：高分子科技

關(guān)鍵詞：循環(huán)拉伸多尺度結(jié)構(gòu) 自修復(fù)水凝膠機械適應(yīng)性軟材料

具有機械適應(yīng)性的軟材料在組織工程、生物傳感、軟體機器人等領(lǐng)域中具有非常重要的應(yīng)用前景。深入了解軟材料在循環(huán)拉伸條件下的結(jié)構(gòu)演變和動態(tài)適應(yīng)性有助于開發(fā)具有機械適應(yīng)性的新材料。

為此，北海道大學(xué)龔劍萍教授課題組近期開展了循環(huán)拉伸訓(xùn)練中多尺度結(jié)構(gòu)對自修復(fù)水凝膠的機械適應(yīng)性的效果的研究。他們以由一種陰離子單體和一種陽離子單體無規(guī)共聚的聚兩性電解質(zhì)水凝膠為模型。這種聚兩性電解質(zhì)水凝膠由~0.1 nm尺度的離子鍵、~1 nm尺度的瞬態(tài)網(wǎng)絡(luò)、~10 nm尺度的高分子網(wǎng)絡(luò)以及~100 nm尺度的雙連續(xù)硬/軟相分離網(wǎng)絡(luò)等多尺度結(jié)構(gòu)組成。在此工作中，他們結(jié)合機械往復(fù)訓(xùn)練、粘彈模型擬合和循環(huán)加載疲勞測試，首次揭示了軟物質(zhì)材料在循環(huán)加載模式下具備類似于生物組織般的有效機械訓(xùn)練、過度機械訓(xùn)練和致命性過度訓(xùn)練的條件：（i）在λ_tr < λ_affine條件下機械訓(xùn)練時，硬、軟相分離網(wǎng)絡(luò)保持完整，瞬態(tài)網(wǎng)絡(luò)和相分離網(wǎng)絡(luò)在循環(huán)加載下取向重排，該取向結(jié)構(gòu)增強了聚兩性電解質(zhì)水凝膠的疲勞抵抗；（ii）在λ_tr > λ_affine機械訓(xùn)練時，硬相結(jié)構(gòu)在循環(huán)加載中破壞逐步累積，極大程度地減弱了聚兩性電解質(zhì)水凝膠的疲勞抵抗，發(fā)生了過度訓(xùn)練。輕度的過度訓(xùn)練可以在水凝膠長時間休息后完全恢復(fù)。然而，當(dāng)機械訓(xùn)練在λ_tr >> λ_affine條件時，聚兩性電解質(zhì)水凝膠產(chǎn)生了致命性過度訓(xùn)練，可能由于在訓(xùn)練過程中有一定程度的高分子主鏈斷裂，導(dǎo)致在長時間休息后機械性能難以完全恢復(fù)到初始態(tài)。此外，他們也進一步揭示了介觀尺度的硬/軟相分離網(wǎng)絡(luò)主導(dǎo)了機械訓(xùn)練的長程記憶效應(yīng)，并使聚兩性電解質(zhì)水凝膠在機械訓(xùn)練過程中順應(yīng)性變化表現(xiàn)為非對稱動力學(xué)行為，而水凝膠形狀演變表現(xiàn)為對稱動力學(xué)行為。該工作為機械自適應(yīng)性軟材料的多尺度結(jié)構(gòu)設(shè)計提供了新啟示，近期以“Role of hierarchy structure on the mechanical adaptation of self-healing hydrogels under cyclic stretching”為題發(fā)表在Science Advances上，第一作者為李薛宇助理教授，通訊作者為龔劍萍教授。

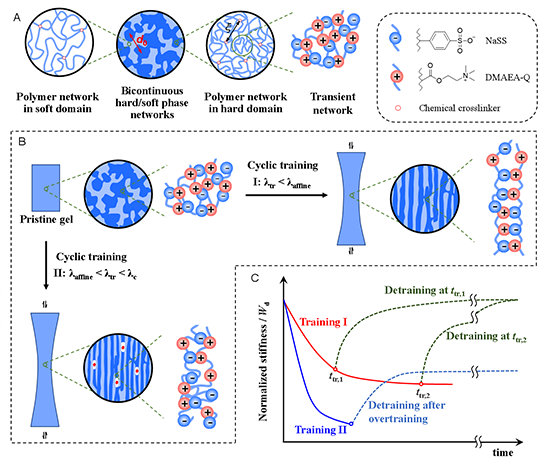

圖1. 聚兩性電解質(zhì)水凝膠的多尺度結(jié)構(gòu)及其在機械訓(xùn)練中的動態(tài)適應(yīng)示意圖。

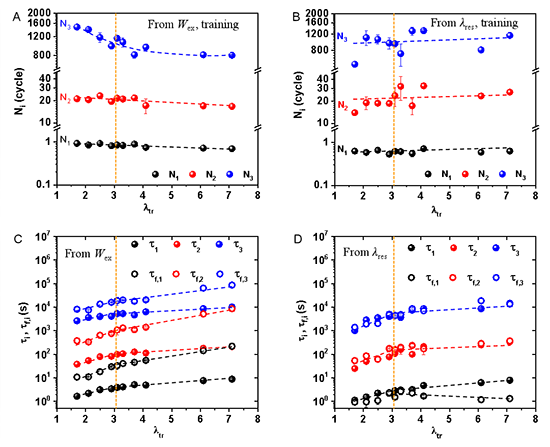

圖2. 強相分離的聚兩性電解質(zhì)水凝膠s-PA機械訓(xùn)練過程及雙連續(xù)相分離網(wǎng)絡(luò)的結(jié)構(gòu)演變。

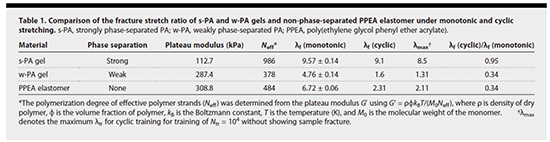

表1. 強相分離的聚兩性電解質(zhì)水凝膠s-PA、弱相分離的聚兩性電解質(zhì)水凝膠w-PA和非相分離的PPEA彈性體在單調(diào)和循環(huán)加載下的斷裂拉伸比的對比。從表中可以看出，具有強相分離結(jié)構(gòu)的聚兩性電解質(zhì)水凝膠的最大循環(huán)加載拉伸比是單軸拉伸斷裂拉伸比的0.95倍左右，而弱相分離的聚兩性電解質(zhì)水凝膠以及不具有相分離結(jié)構(gòu)的軟材料的最大循環(huán)加載拉伸比僅為單軸拉伸斷裂拉伸比的0.34倍左右。這說明雙連續(xù)相分離結(jié)構(gòu)在循環(huán)加載過程中抵抗缺陷擴展及材料斷裂扮演了非常重要的角色。

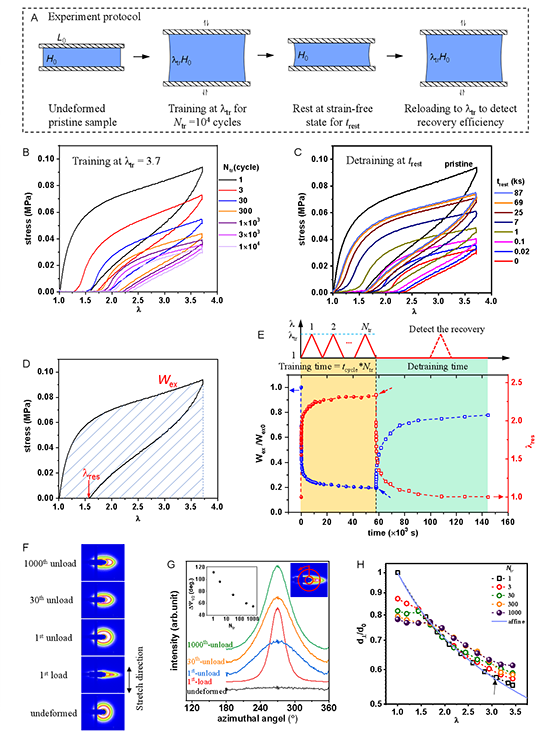

圖3. 強相分離的聚兩性電解質(zhì)水凝膠s-PA的順應(yīng)性表現(xiàn)為非對稱動力學(xué)以及形狀變化表現(xiàn)為對稱動力學(xué)。

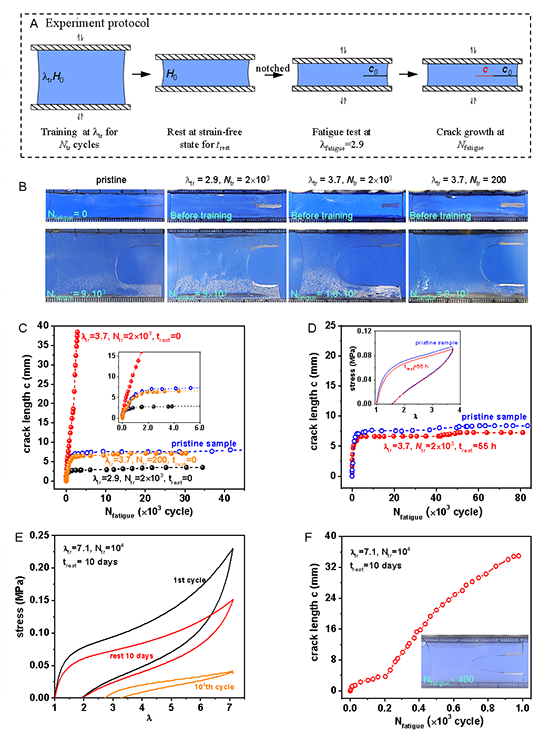

圖4. 機械訓(xùn)練強度l_tr、訓(xùn)練持續(xù)時間N_tr和休息時間t_rest對疲勞抵抗的作用效果。從圖中可以看出，當(dāng)機械訓(xùn)練在λ_tr < λ_affine時，聚兩性電解質(zhì)水凝膠s-PA表現(xiàn)為有效機械訓(xùn)練；當(dāng)機械訓(xùn)練在λ_tr > λ_affine時，聚兩性電解質(zhì)水凝膠s-PA表現(xiàn)為過度機械訓(xùn)練。當(dāng)機械訓(xùn)練在λ_tr略大于λ_affine的條件下開展時，這種過度訓(xùn)練可以在休息足夠長時間后完全恢復(fù)。而當(dāng)機械訓(xùn)練在λ_tr遠(yuǎn)遠(yuǎn)大于λ_affine的條件下開展時，過度訓(xùn)練是致命的，長時間休息并不能使材料性能得到恢復(fù)。

原文鏈接：https://www.science.org/doi/10.1126/sciadv.adj6856

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章�？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責(zé)任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

誠邀關(guān)注高分子科技
