電介質電容器由于充放電速度快，功率密度高等優點在微電子、生物醫療、混合動力汽車、大功率換能器、高壓輸電系統和軍事領域得到廣泛應用。但是，極化強度和擊穿場強之間的矛盾導致了電介質材料較低的儲能密度并且限制了電子器件集成化、微型化的發展趨勢。如何平衡極化和擊穿場強之間的矛盾，對于獲得優異的儲能性能具有重要意義。
近日，西安交通大學化學學院張志成教授團隊提出了一種不依賴高極性基團來改善電介質儲能密度的方法。作者將少量具有p-π共軛結構的N-乙烯基咔唑(VK)單元作為電荷陷阱通過共聚的方式引入到聚甲基丙烯酸甲酯 (PMMA)主鏈中。在高電場下，具有高HOMO能級和高電子親和能的VK單元作為陷阱中心可以有效捕獲材料中的自由電荷和空穴。同時VK單元作為陷阱有望通過碰撞、散射和捕獲來降低載流子的能量，從而抑制二次碰撞電離的形成，避免雪崩擊穿導致的電介質早期失效。
研究發現，當VK單元的含量為3.6mol%時P(MMA-VK)的介電儲能性能最佳。在750 MV/m電場時，樣品的可釋放能量密度達到15.7 J/cm3（η=88%），且樣品經過104循環后表現出良好的抗疲勞特性。通過熱刺激去極化電流(TSDC)、脈沖電聲法(PEA) 和密度泛函理論(DFT)的綜合測試計算發現P(MMA-VK)優異的介電儲能性能主要是通過VK單元的載流子捕獲效應實現的。這項工作為同時實現高放電能量密度和高放電效率的全有機聚合物電介質的制備提供了新策略。

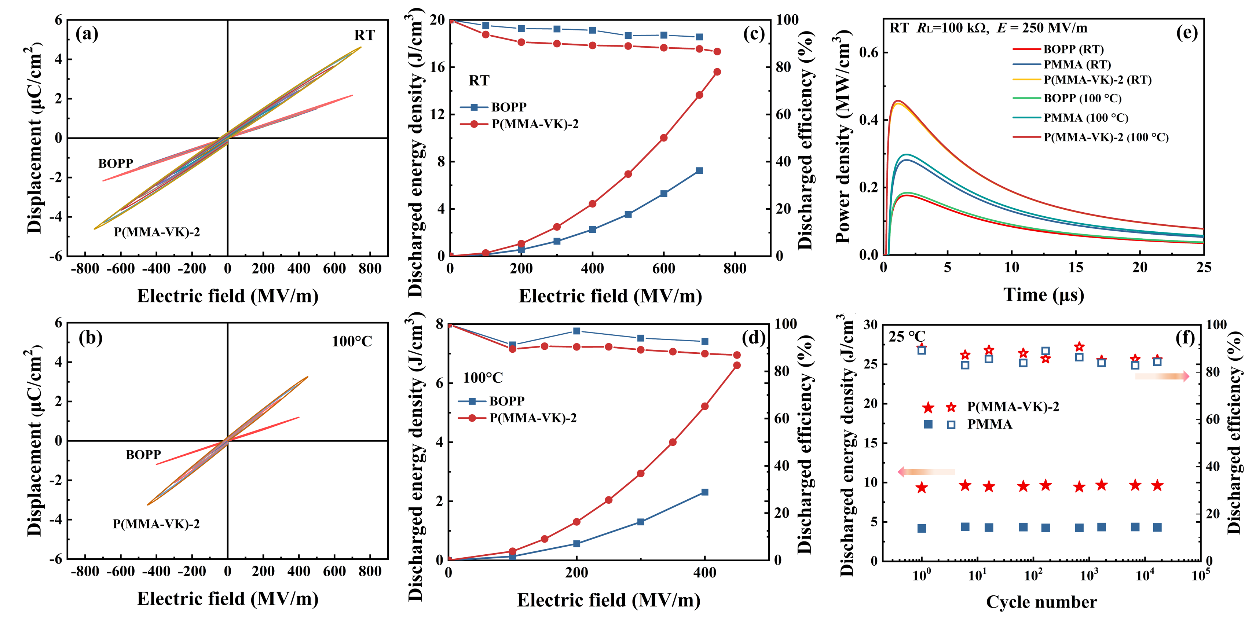

圖1. （a）和BOPP和P(MMA-VK)-2在室溫和100oC環境下的電滯回線；（c）和BOPP和P(MMA-VK)-2在室溫和100oC環境下的可釋放能量密度和釋放效率；（e）BOPP、PMMA和P(MMA-VK)-2在室溫和100oC環境下的功率密度；（f）PMMA在400 MV/m和P(MMA-VK)-2在600 MV/m電場時的耐疲勞特性。
通過BOPP和P(MMA-VK)-2在室溫和高溫環境下的電滯回線（圖1（a）和）計算材料的儲能密度，P(MMA-VK)-2的在室溫下的可釋放能量密度可以達到15.7 J/cm3且可釋放效率保持在88%以上，在同電場下相較于商用的BOPP提高了2倍。此外，P(MMA-VK)-2在室溫和高溫環境下具有穩定的功率密度且高于PMMA和商用BOPP（圖1（e））。圖1（f）為材料的電場疲勞測試，證明了制備的材料具有良好的抗疲勞特性。
圖2. (a)和 PMMA和P(MMA-VK)-2的熱刺激去極化電流；(c)和 PMMA和P(MMA-VK)-2在+25 MV/m電壓下的空間電荷分布；(e)和 PMMA和P(MMA-VK)-2在去除+25 MV/m后的空間電荷分布。
TSDC和PEA測試結果證明P(MMA-VK)系列聚合物儲能性能的提高主要源于材料中咔唑環的載流子捕獲效應。P(MMA-VK)-2的去極化電流遠高于PMMA主要是由于高溫環境下空間電荷脫陷導致的，說明P(MMA-VK)-2中存在電荷陷阱（圖2（a）和）。通過P(MMA-VK)-2和PMMA在25 MV/m電場下和去掉電場時的空間電荷分布曲線可以發現，在PMMA中引入咔唑單元可以有效地阻礙電極電荷注入，并提供陷阱位點捕獲空間電荷，從而協同提高P(MMA-VK)的擊穿強度。
圖3. (a) P(MMA-VK)中空間電荷捕獲機理示意圖；(b) PMMA和P(MMA-VK)的分子軌道能級分布圖。
為了深入理解咔唑單元對載流子傳輸和捕獲的影響，作者基于密度泛函理論計算了PMMA和P(MMA-VK)的分子軌道能級和電荷分布。圖3顯示存在咔唑環的局域分子鏈其HOMO能級高于PMMA且LUMO能級也較純PMMA低，說明P(MMA-VK)比PMMA具有更強的空穴和電子捕獲能力。另一方面，P(MMA-VK)的禁帶寬度高達4.73 eV，完全滿足文獻中提出的高擊穿強度的要求。
圖4.聚合物基電介質的儲能性能對比.
相關研究成果以“High Energy Storage Density and Low Energy Loss Inspired by Inserting Charge Traps in all Organic Dielectric Materials”為題發表在《Journal of Materials Chemistry A》。西安交通大學張志成教授、魏曉勇教授為論文的通訊作者，西安交通大學博士研究生張美榮為論文第一作者。感謝國家自然科學基金（No. 92066204, 92166205, 52073225, 52003214）、陜煤聯合基金（No. 2019JLM-31）對本文的資助。
論文鏈接：https://doi.org/10.1039/D2TA03884F
課題組相關研究：http://gr.xjtu.edu.cn/en/web/zhichengzhang
課題組長期招收電介質儲能、介電彈性體、聚合物鐵電壓電材料等方向的碩士、博士研究生。
