  石墨烯具有優異的導電、導熱性能和高比表面積，在電場驅動下，可基于焦耳熱效應將電能轉換為熱能，從而實現溫度的快速、有效調控。與金屬合金、金屬氧化物等傳統電熱材料相比，石墨烯具有電熱響應快、轉換效率高、輕質、柔性等顯著優點。特別地，通過與聚合物基底（如薄膜、織物、纖維、海綿等）相結合，可獲得外觀形態豐富的各類柔性石墨烯電熱材料，在可穿戴功能器件、智能驅動、顯示、除冰、供暖、膜分離、吸油等諸多領域均具有重要應用前景。

  上述聚合物基石墨烯柔性電熱材料的制備方法目前主要有兩類。其一，首先通過CVD技術在金屬基底表面生長石墨烯，后通過蝕刻等工藝使其轉移至聚合物薄膜表面，進而獲得石墨烯柔性電熱薄膜；該方法適合于大面積、透明柔性電熱材料的制備，但對設備和工藝要求較高，所涉及的石墨烯轉移過程較復雜，所適用的基底種類也較有限。其二，首先通過改性Hummers工藝或電化學氧化等方法制得氧化石墨烯，后通過液相加工工藝使其涂敷于聚合物基底表面，經還原而獲得石墨烯柔性電熱材料；該方法石墨烯制備效率較高，但涉及強酸、強氧化劑和毒性較大的還原試劑等，同時需后期高溫還原，對于耐熱性普遍較低的柔性聚合物基底非常不利。因此，研究探索工藝更簡單、條件更溫和、適用范圍更寬的材料制備技術，對于促進該類材料的成功應用仍非常必要。

圖1. 利用HBPE@Py@Acryl輔助制備PTFE基石墨烯柔性電熱涂層

  浙江工業大學徐立新教授課題組長期從事功能性超支化聚合物的設計合成及其應用研究。近年來，該課題組利用Pd-diimine催化劑獨特的鏈行走聚合機理，在溫和條件下通過催化乙烯和各類功能單體共聚，并與ATRP等可控聚合手段相結合，已設計合成一系列多功能型超支化聚乙烯及其共聚物。研究發現，以該類超支化聚合物作為分散穩定助劑，不僅可有效促進天然石墨在各類普通低沸點溶劑中高效剝離，同時可通過非共價CH-π、π-π等作用穩固吸附于所得石墨烯表面，使其同步實現非共價功能化修飾。課題組利用所得石墨烯與UHMWPE、HDPE、含氟共聚物、環氧樹脂、PDMS、EVA等聚合物基體復合，已成功制得系列聚合物基石墨烯納米復合材料，獲得顯著提高的介電、導電、導熱、耐磨等性能（Carbon, 2018, 136, 417; J. Mater. Chem. C, 2018, 6, 11144; Polymer, 2018, 145, 391; Nanotechnology, 2020, 31, 165703; Nanotechnology, 2019, 30, 355602; Soft Matter, 2019, 15, 9224; Energy Technol., 2019, 7, 1900023; Macromol. Chem. Phys., 2019, 1800577; J. Phys. Chem. C, 2013, 117, 10730; Chem. Commun., 2013, 49, 8800; Chem. Commun., 2013, 49, 6235; 高分子學報, 2014, 7, 1002）。為促進所得石墨烯在柔性電熱材料領域的應用，該課題組在最近研究中，通過在超支化聚乙烯結構中同時引入U(xiǎn)V反應基團和芘基，設計合成了超支化聚乙烯三元共聚物，發現其不僅可有效促進天然石墨在THF、氯仿、乙醚等普通低沸點溶劑中高效剝離，而且可將UV反應基團同步引入所得石墨烯表面，通過抽濾和UV輻照，即可獲得高穩固石墨烯柔性電熱涂層（圖1）。

圖2. HBPE@Py@Acryl的合成及結構表征: (a) 合成過程; (b)¹H NMR譜圖; (c) GPC曲線;(d)剪切粘度隨剪切速率變化曲線.

  首先利用Pd-diimine催化劑催化乙烯、含芘單體（Py-m）和1,4-丁二醇二丙烯酸酯（BDA）共聚，在1 atm、25 °C下以一鍋法工藝獲得超支化聚乙烯共聚物（HBPE@Py@Acryl）（圖2）。通過¹H NMR、GPC、熔融流變測試共同表明：該共聚物由近似球形的超支化聚乙烯骨架（支鏈密度88/1000 C）和芘端基（1.8/molecule）、丙烯酰基(18.0/molecule)共同構成。由于其超支化結構，該共聚物室溫下可溶解于THF、氯仿、甲苯、乙醚等系列普通有機溶劑中。進一步發現，所得HBPE@Py@Acryl借助超聲可有效促進天然石墨在THF、氯仿、二氯甲烷、乙醚等普通低沸點溶劑中高效剝離，獲得穩定的石墨烯分散液。通過工藝調節，石墨烯分散濃度可達1.7 mg mL^-1，剝離效率達21%。HRTEM、AFM、Raman、XPS等表征共同顯示，所得石墨烯結構完整，厚度主要為2至3層，比例達93%（圖3）。同時，通過TGA、熒光光譜分析表明，所得共聚物可與石墨烯表面發生π-π作用，使其穩固吸附于所得石墨烯表面，從而將該共聚物結構中的丙烯酰基間接引入石墨烯表面，比例達0.83 mmol G^-1。

圖3.所得石墨烯表征：(a?d) TEM; (e) SAED; (f) HRTEM; (g,h) AFM; (i)橫向尺寸分布(TEM);(j)橫向尺寸分布(AFM); (k)厚度分布(AFM);(l,m)Raman譜圖;(n)XPS譜圖.

  從所得石墨烯分散液出發，經抽濾和UV輻照（45 °C, 5 min），可獲得以PTFE膜為支撐的石墨烯柔性電熱涂層（圖4a），其外觀致密均勻（圖4b,c）。當石墨烯面密度達124 μg cm^-2，即可形成完善的導電網絡（圖4d）。在較低的驅動電壓如25 V，所得涂層在不到50 s內可升溫至90 °C，同時通過電壓改變，可實現穩態溫度有效調控（圖4e,f），電熱轉化效率近100%（圖4g）。這表明所得石墨烯涂層具有優異的電熱性能，可滿足可穿戴功能器件等場合使用要求。

圖4. 利用HBPE@Py@Acryl通過抽濾和UV固化制備石墨烯柔性電熱涂層及其表征：(a) 制備過程; (b,c)涂層外觀; (d)涂層導電性能; (e)不同驅動電壓下的電熱升溫曲線;(f)紅外熱像圖; (g)驅動功率和穩態溫度關系.

  進一步對所得石墨烯涂層的耐折疊、耐磨和耐溶劑性能進行了評價，結果顯示，所得石墨烯涂層具有優異的使用穩固性。與未經UV固化的對照樣品相比，所得石墨烯涂層經折疊1000次仍能有效保持電熱性能和結構穩定（圖5）。同時，顯示出優異的耐磨和耐有機溶劑破壞能力。通過深入研究發現，這是由于所合成的HBPE@Py@Acryl可通過芘端基與石墨烯表面發生π-π作用，使其穩固吸附于后者表面，進一步在UV輻照下通過該共聚物結構中的丙烯酰基發生交聯固化，從而在石墨烯涂層表面形成交聯的柔性聚合物保護層所致。

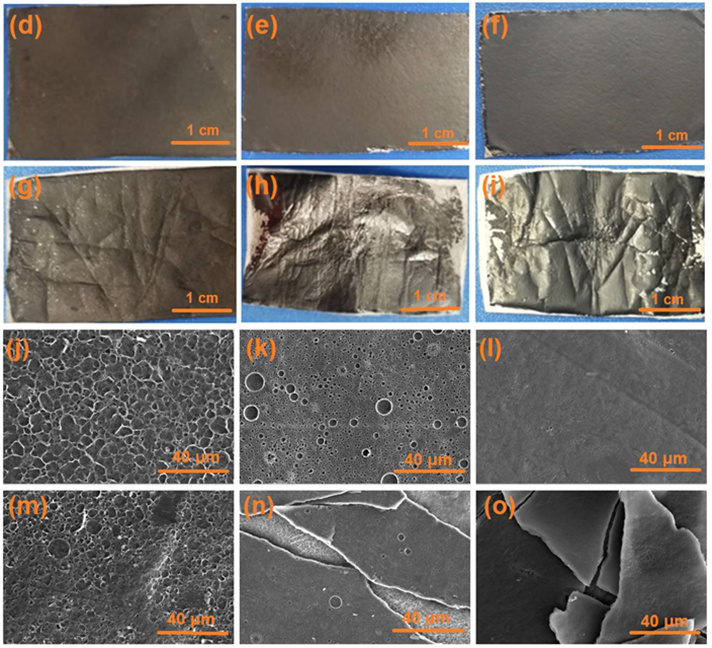

圖5. 所得石墨烯涂層使用穩固性評價: (a?c)折疊1000次前后的電熱升溫曲線(電壓15 V);(d?i)折疊1000次前后表面外觀; (j?o)折疊1000次前后SEM圖.

  該研究以超支化聚乙烯為結構基礎，通過同時引入芘端基和UV基團，在溫和條件下通過簡單的一鍋法聚合工藝設計合成超支化聚乙烯多元共聚物，借助超支化聚合物所特有的球狀大分子形態及其與石墨烯之間的π-π作用，有效促進石墨烯在普通低沸點溶劑中高效剝離，同時將UV反應基團引入所得石墨烯表面，結合UV固化手段，以簡單工藝制備獲得高穩固石墨烯柔性電熱材料。該思路以多功能型超支化聚乙烯設計合成為紐帶，巧妙地將石墨烯液相剝離、表面修飾和后續應用有機結合，具有工藝簡單、條件溫和、普適性強的特點。相關技術可望在不同種類、不同形態的各類聚合物基底表面獲得應用。

  相關研究近期以Efficient exfoliation of UV-curable, high-quality graphene from graphite in common low-boiling-point organic solvents with a designer hyperbranched polyethylene copolymer and their applications in electrothermal heaters 為題發表于Journal of Colloid and Interfaces Science (2020,569,114-127, IF:6.361)上。論文第一作者為浙江工業大學材料學院碩士生胡特，浙江工業大學材料學院的徐立新教授和葉會見副教授為論文共同通訊作者。論文得到國家自然科學基金（#2147 4091, #51707175）、浙江省自然科學基金（#LY18B040005, #LQ16E030009）和浙江工業大學平湖新材料研究院的支持。

  論文鏈接：https://www.sciencedirect.com/science/article/abs/pii/S0021979720302174
