国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  近日，香港科大唐本忠教授課題組與南開大學丁丹教授合作，成功實現了利用固態下分子運動促進非輻射躍遷產熱來構建高效光熱材料的設想，并將其用于近紅外光聲成像。該工作是對前期所提出的聚集誘導發光（AIE）概念的一次逆向思維，相對于AIE類型分子力圖抑制分子運動來打開輻射躍遷途徑而發出熒光，該工作則致力于最大程度的實現固態下的分子運動來增強非輻射躍遷將光能轉化為熱能。文章本質是對聚集誘導發光機理的一次反向驗證，但同時也為如何利用分子運動構建先進功能材料提供了一條新的思路。基于實驗結果，他們提出了分子內運動誘導光熱轉化(Intramolecular moiton-induced photothermy, iMIPT)這一新的概念（圖1），并對其進行了實驗和理論上的驗證。相關成果以“Highly efficient photothermal nanoagent achieved by harvesting energy via excited-state intramolecular motion within nanoparticles”為題，發表于Nature Communications。

圖１　聚集誘導發光(aggregation-induced emission, AIE)與分子內運動誘導光熱轉化(Intramolecular moiton-induced photothermy, iMIPT)概念的對比示意圖.

  以往報道表明強的給受體結構以及扭曲的AIE基元的引入可以有效的促進分子內運動進而促進非輻射躍遷，但在固體狀態下分子運動往往被抑制。而在本工作中，作者試圖在以往分子設計的基礎上引入長烷基分叉型側鏈來克服固體狀態下分子運動的抑制。他們猜測長烷基分叉型側鏈可以有效的阻擋分子間強的相互作用，在空間上隔離出一些自由移動空間，實現TPE單元的自由轉動，從而實現聚集體以及固體狀態下活躍的分子運動以及高效的非輻射躍遷。

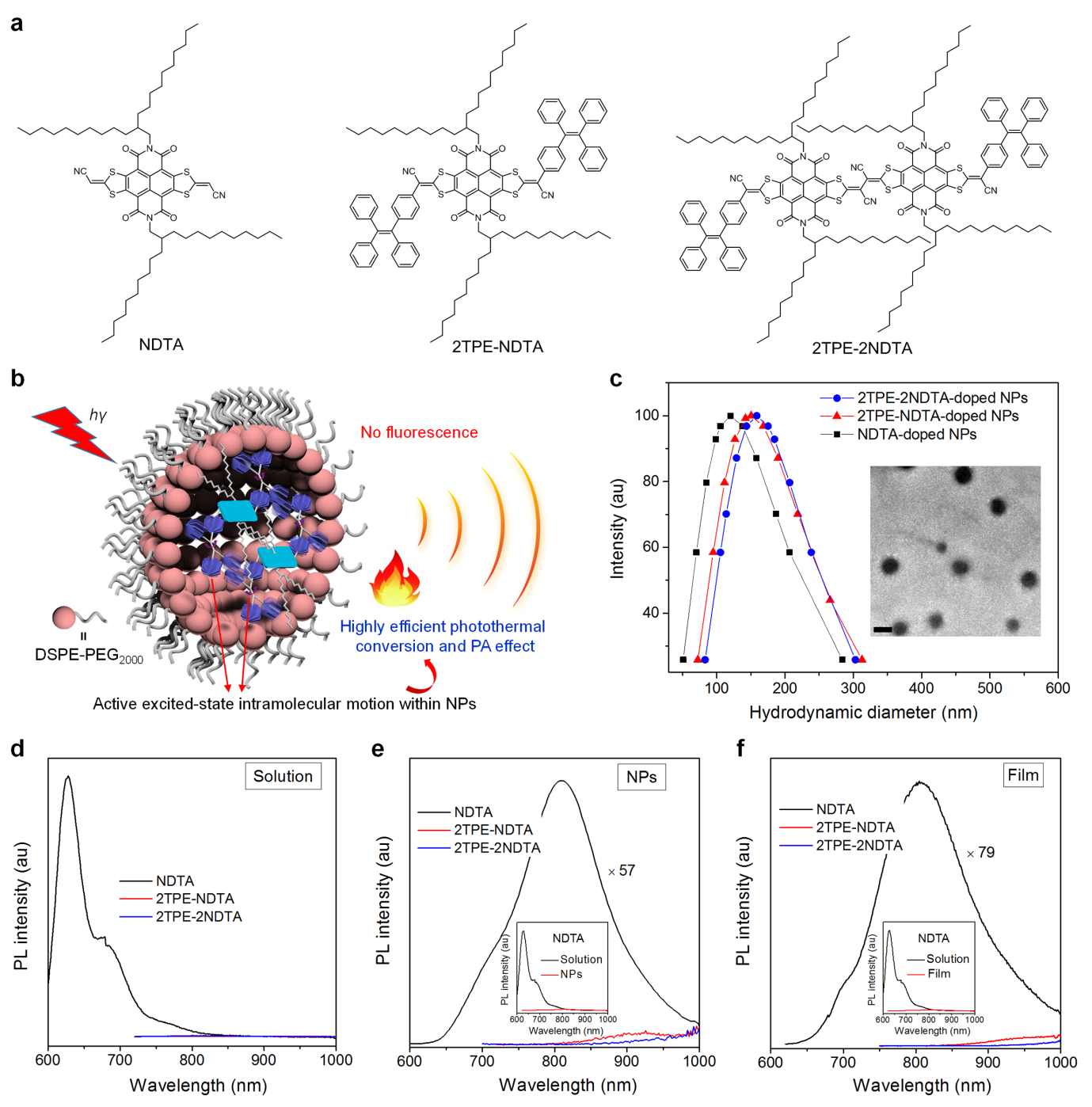

圖2 iMIPT分子設計以及分子在溶液和聚集狀態下下的光物理性質。

  如圖2所示，在作者所設計的三個分子中，不含四苯乙烯（TPE）轉子單元的NDTA表現出強烈的深紅光發射，而含有TPE轉子單元的2TPE-NDTA和2TPE-2NDTA分子均在溶液中表現出熒光淬滅的特點，這是由于其溶液狀態下活躍的分子轉動所致。在納米聚集體以及固態薄膜中，NDTA分子由于分子間的堆積作用使得熒光大大減弱，但是在800nm附近卻表現出一個新的J聚集發射峰；而含有TPE單元的兩個分子無論是在納米聚集體還是固體薄膜中均沒有發光行為。超快光譜實驗則證明隨著TPE的引入，2TPE-NDTA和2TPE-2NDTA分子的單線態壽命相比NDTA（納秒級別）縮短至皮秒級別，激子的非輻射躍遷成為主導。這些結果明顯不同于以往通過引入TPE分子將平面型分子轉化為AIE分子的實例，證實了iMIPT型分子引入長烷基側鏈分子設計的合理性以及有效性。為了證實固體狀態下熒光的淬滅主要是由固態下的分子運動而非其他因素導致，作者測試了低溫77k下分子2TPE-NDTA和2TPE-2NDTA的熒光光譜，結果顯示在77k下，由于分子運動受限，兩個分子均在近紅外區900nm附近表現出強的熒光發射。溶劑化效應測試也顯示，相比于極性溶劑下分子無熒光發射的特點，在非極性溶劑中，由于分子內運動通過共軛效應而被抑制，分子表現出增強的熒光強度。

圖３　固體核磁實驗數據

  為了進一步證明2TPE-NDTA和2TPE-NDTA兩個分子在固體狀態下具有活躍的分子運動，作者通過固體核磁測試了兩個分子在固態狀態下的弛豫時間并用典型的AIE分子TPE進行對比。弛豫時間可以用來表征分子在固體狀態下的運動狀況，弛豫時間的長短分別對應分子固體狀態下運動的快與慢。由圖3可以看出，化合物TPE表現出一個很長的弛豫時間，這與其AIE性質相一致，因為固體下TPE分子運動受限，無法自由旋轉，因而表現出強的熒光。而2TPE-NDTA和2TPE-2NDTA表現出非常短的弛豫時間，說明其固體下具有非常快的分子運動，這與其固體下不發光的特點也是一致的。

圖４　iMIPT分子的光熱轉化效率

  在研究清楚工作機制之后，作者將材料制備成了PEG包裹的納米顆粒并測試了其光熱轉化效率，和文獻所報道的明星半導體分子SPNs對比發現， iMIPT型分子表現出比SPNs（27.5%）更高的光熱轉換效率（54.9%）。進一步的光聲信號測試結果表明，與商業化的亞甲基藍（MB）和已知的明星半導體高分子SPNs相比，iMIPT型分子制備的納米顆粒表現出更強的光聲信號，而且表現出優異的光學穩定性。最后，作者將iMIPT型分子制備的納米顆粒成功用于活體近紅外光聲成像。

  香港科技大學化學系博士后趙征博士，南開大學的博士研究生陳超同學以及中科院上海有機所的博士研究生吳文婷同學為論文的共同第一作者。固體核磁實驗和解析得到了南開大學王粉粉博士以及孫平川教授的幫助；超快光譜實驗和解析得到了香港大學杜莉莉博士以及Phillips教授的幫助。上海有機所高希珂研究員亦對本文提出重要的幫助和建議。通訊聯系人為香港科技大學唐本忠教授以及南開大學的丁丹教授。該研究受到國家自然科學基金以及香港ITC，RGC等項目的資助。

  文章作者：

  Zheng Zhao, Chao Chen, Wenting Wu, Fenfen Wang, Lili Du, Xiaoyan Zhang, Yu Xiong, Xuewen He, Yuanjing Cai, Ryan T.K. Kwok, Jacky W.Y. Lam, Xike Gao, Pingchuan Sun, David Lee Phillips, Dan Ding* & Ben Zhong Tang*

  文章鏈接：https://www.nature.com/articles/s41467-019-08722-z
