国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  隨著工業的迅速發展，工業過程中大量含油廢水的產生以及海上原油泄漏事件不斷發生，對于簡便且有效率的油水分離技術和材料提出了迫切需求。材料吸附法由于其簡單、高效、廉價以及對實施條件要求不高而被廣泛用于油水分離。可生物降解的聚乳酸（PLLA）多孔材料作為油水分離材料可以減輕石油資源枯竭和白色污染壓力，引起了廣大學者的關注。但如何快速高效的制備出微觀形貌可控的PLLA多孔材料仍是實現PLLA材料在油水分離領域廣泛應用的關鍵所在。

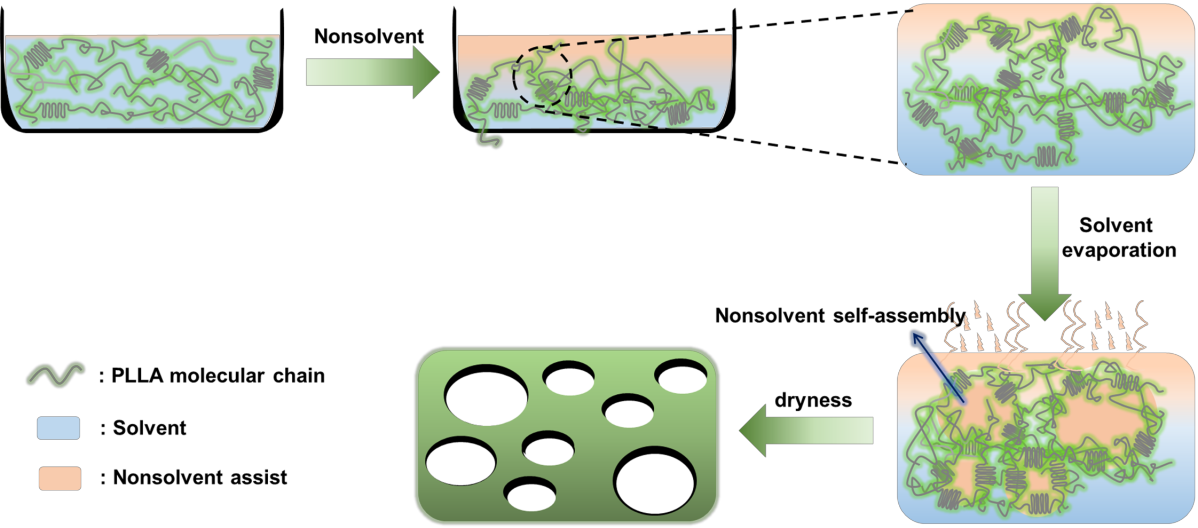

圖1. 溶劑蒸發誘導相分離法制備PLLA多孔材料的示意圖

  近期，為了實現PLA多孔材料的高效快速制備，避免耗時耗能的冷凍干燥過程，貴州大學謝蘭副教授課題組采用溶劑蒸發誘導相分離一步法制備出微觀形貌可控的 PLLA多孔材料（如圖1所示）。

圖2. PLLA多孔材料的SEM 圖片 （a）纖維網絡結構，PLLA濃度為5 wt%，（b）微球結構，PLLA濃度為10 wt%，（c）多層次結構，PLLA濃度為20 wt%, 三者成型溫度均在30 °C。

  PLLA多孔材料的微觀結構，如纖維網絡結構、微球結構和多層次結構均可簡單通過制備條件（如溫度和PLLA溶液濃度）實現調控（圖2所示）。并且PLLA多孔材料的潤濕性能與微觀結構息息相關。圖2a中纖維網絡結構的PLLA材料水接觸角高達121°，而未致孔的PLLA薄膜水接觸角只有67°。結合PLLA多孔材料的高孔隙率和優異的疏水性能，其在油水分離領域有著巨大的應用潛力 （圖3所示）。溶劑蒸發誘導相分離法避免了冷凍干燥過程，為高效、快速制備PLLA多孔材料提供了新思路。

圖3. PLLA多孔材料油水分離過程

  以上工作發表在《Applied Surface Science》雜志上，論文第一作者為貴州大學2016級碩士研究生孫鑫，通訊作者為田瑤珠教授和謝蘭副教授。該工作得到了國家自然科學基金（No.2016027和No.51763003）、貴州省青年拔尖人才等項目經費的支持。

  論文鏈接：https://doi.org/10.1016/j.apsusc.2018.08.119
