哈工大研制出長壽命寬范圍高溫儲能的形狀記憶聚酰亞胺
2016-09-20 來源：中國聚合物網
形狀記憶材料如金屬合金和聚合物等已在諸多領域得到了廣泛應用，其中聚合物相對于金屬合金具有形狀轉變溫度可調、密度低、應變大等優點，但其循環壽命通常較低。哈爾濱工業大學化工與化學學院肖鑫禮課題組制備的分子鏈為螺旋狀扭曲的聚酰亞胺在折疊形狀記憶次數超過1000次時依然保持接近100 % 的固定率和恢復率(圖a)，是關于長循環壽命形狀記憶聚合物的首次報道。

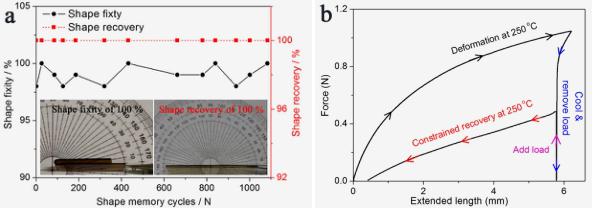

圖1. 聚酰亞胺循環折疊-恢復過程中的形狀記憶效應(a)，在250 °C時的拉伸能和存儲能(b).
該材料具有較寬的形狀轉變范圍 (230°C-300°C)，可適應多種高溫環境，在20秒內可實現100 % 的形狀恢復。在250°C時該材料的臨界應力為2.78 MPa, 形狀恢復過程可產生0.218 J/g的能量，其輸入/輸出能量轉換效率為31.3 % (圖b)。這也是聚合物在高溫形狀記憶過程中機械能轉化問題的首次報道。
該材料制備成本較低，工藝簡單，易于產業化。其長循環壽命、寬形狀轉變范圍和可逆高溫能量轉化等特性使其在循環驅動器等領域有廣闊前景，將進一步拓展形狀記憶聚合物的應用范圍。
相關工作已發表于Scientific Reports, DOI:10.1038/srep33610.
原文鏈接：www.nature.com/articles/srep33610.
英文原文下載：High Cycle-life Shape Memory
版權與免責聲明：本網頁的內容由中國聚合物網收集互聯網上發布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：info@polymer.cn。未經本網同意不得全文轉載、摘編或利用其它方式使用上述作品。
（責任編輯：xu）
相關新聞
- 寧波大學陳重一課題組 Macromolecules：基于可編程α-螺旋的多重形狀記憶聚氨基酸材料 2026-03-10
- 哈工大劉宇艷教授/張東杰副教授團隊 AFM：基于相分離雙網絡聚合物實現形狀恢復起始溫度的可編程調控 2026-01-12
- UCLA 金麗華教授團隊 AFM：通過非平衡過程實現形狀記憶聚合物可編程多模態形狀演化 2025-12-23
- 華科大黃永安教授團隊《Sci. Adv.》：仿生制造重要突破 - “界面激光剝離”精準復刻蜻蜓翅膀 2025-12-17
- 上海交大路慶華教授團隊 AFM：后烘構建自鎖互穿網絡用于增強3D打印聚酰亞胺的機械和熱性能 2025-10-18
- 蘭州化物所王道愛研究員團隊 AFM：自適應限域潤滑策略實現多孔聚酰亞胺的超低摩擦和磨損 2025-08-12
- 第八屆中日雙邊高溫材料強度學術會議在日本旭川市舉行 2013-09-05
