国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  擺在人類面前的最大挑戰(zhàn)之一是如何控制環(huán)境污染。環(huán)境污染的一個最大源頭就是石油化工產(chǎn)品，尤其是塑料。 就拿人類的搖籃海洋為例，每年大約有八百萬噸塑料垃圾流向海洋； 這個數(shù)字逐年快速增加。 注意（敲黑板）：目前幾乎所有的塑料都是不可降解的！也就是說，每年至少八百萬噸的塑料垃圾，都會永遠地留在海洋里，而且每年疊加，在海里飄啊飄，到了你的子子孫孫后代以后，還會飄啊飄，越來越多，越來越多。。。（恐怖BGM響起）。

(圖片來源：https://www.cnn.com/2019/06/08/world/world-oceans-day-2019-pollution-facts-trnd/index.html)

  但人類現(xiàn)在已經(jīng)離不開塑料產(chǎn)品了。環(huán)視一下自己周圍，你就可以體會到塑料的無處不在。從衣服面料到日用產(chǎn)品到手機電腦到醫(yī)療器械，人類衣食住行已經(jīng)完全離不開塑料。塑料的來源都是石油（一小部分來源于煤）。三分之二的石油用于能源交通，三分之一的就用于化工產(chǎn)品包括塑料。塑料除了造成嚴重的環(huán)境污染外（不僅塑料產(chǎn)品污染環(huán)境，制造塑料的化工過程也污染環(huán)境），還有一個嚴峻的問題，那就是生產(chǎn)塑料的石油本身也是不可持續(xù)的，也就是說石油不是取之不盡的；石油再生的一個輪回需要千百萬年。根據(jù)美國能源信息局2019年的估計，30到50年后，現(xiàn)在石油的儲量就已經(jīng)不能滿足全球需求了。

  如何迎接人類這個巨大無比的挑戰(zhàn)？一個最好的辦法就是：不用石油，生產(chǎn)可以自然降解的塑料！ 不用石油，那用什么去生產(chǎn)塑料？美國康奈爾大學(xué)終身教授羅丹實驗室研究人員率先給出了一個可能的解決辦法：用天然DNA！用天然DNA做可降解塑料的研究由羅丹實驗室博士后王棟博士領(lǐng)銜，成果近期以長論文（Article）形式發(fā)表在化學(xué)領(lǐng)域的頂尖雜志《美國化學(xué)會志》上（Journal of the American Chemical Society, 2020, 142, 22, 10114-10124.)。主要合作者有崔金輝，甘明哲，劉培峰，仰大勇等教授。

  天然DNA可以自然地降解。 “落紅不是無情物，化作春泥更護花”，龔自珍的這兩句詩，吟頌的就是DNA的自然降解，最終重新變成泥土的一部分，回歸大自然。由此再花開花落，無窮循環(huán)。

  DNA是遺傳材料，怎么可能做出塑料？其實康奈爾大學(xué)羅丹教授實驗室二十年前就開始研究DNA的非生物非遺傳的功能，探索如何把DNA當成普通材料，而不僅僅是遺傳材料。二十年來，羅丹教授實驗室已經(jīng)開發(fā)出了許多完全用DNA做的新穎的，宏觀材料（宏觀指大小基本都可以捧在手掌上）。比如，用DNA做成樹枝狀大分子，在樹杈上掛上彩燈后，可用于醫(yī)學(xué)病原菌的檢驗和環(huán)境污染物的追蹤。他們還用DNA做出了不需要活細胞就能生產(chǎn)幾乎所有蛋白質(zhì)的水凝膠，以及發(fā)明了一種可以流動的固體DNA超級軟材料等。

  最近，用DNA又創(chuàng)造出了具有新成代謝的可以自己逆流而上的類生命DNA材料。這些成果已經(jīng)在近二十篇《自然》子刊上發(fā)表了。用DNA生產(chǎn)可降解塑料的成果，正是建立在他們近二十年的研究基礎(chǔ)上，通過攻克各個瓶頸后產(chǎn)生的。

  第一個瓶頸就是DNA來源。如果想要用DNA來做塑料，需要的DNA是巨量的。雖然現(xiàn)在DNA已經(jīng)可以人工合成，但人工合成的DNA量一般不會超過一個螞蟻的重量。但第一批實驗就需要大概長頸鹿那么重的DNA！哪里去找？其實答案就在眼前：在自然界！是的，大自然到處都是DNA；只要有生命的地方就有DNA。每一頭長頸鹿，每一只螞蟻，每一朵花，每一抹綠藻，每一團酵母，每一個細胞，都有DNA。事實上，整個地球上的DNA加起來至少有五百億噸！ （也就是50000000000000000 克）。 這些天然DNA統(tǒng)稱為生物質(zhì)DNA。而且，不像石油再生需要百萬年， 這些生物質(zhì)DNA都是幾年內(nèi)就可以再生的！有些，比如細菌，甚至只要二十分鐘就能再生。所以，首要任務(wù)是把這些生物質(zhì)DNA提取出來。其實，DNA可能是世界上最容易提取的生物大分子了，在家里就可以做到。用洋蔥菠菜等蔬菜或草莓獼猴桃等水果，搗成稀巴爛，紗布過濾，加冰過的酒精和食鹽靜置一會兒，DNA就會沉淀。然后就可以用牙簽或筷子挑出DNA。整個過程簡單快速，即使中小學(xué)生也能做到。

  第二個瓶頸是如何轉(zhuǎn)化提純好的DNA。這個就是創(chuàng)新所在：需要有好的交聯(lián)劑。因為從來沒人做過，當時誰也不知道什么樣的交聯(lián)劑才是好的。有點像愛迪生發(fā)明鎢絲燈那樣，嘗試失敗了一千多次最后成功，王棟博士白天黑夜地試了無數(shù)次（但沒有像愛迪生那樣去數(shù)數(shù)），試了不同的交聯(lián)劑試，還要試不同的反應(yīng)條件，終于柳暗花明，找到了一種又簡單，又便宜，反應(yīng)又溫和（不需要任何預(yù)處理像加熱加壓等），且不會產(chǎn)生污染物的交聯(lián)劑，最快可以在半小時內(nèi)就能把DNA轉(zhuǎn)化成塑料。

DNA塑料拼圖玩具

DNA塑料勺子

  第三個瓶頸是，真有用嗎？有什么用？這就牽涉到這個研究最激動人心的地方。簡單的答案是：有且有無窮多種用途（當然夸張了）。 就像塑料有軟有硬，有薄有厚，天然DNA塑料也可以做成軟膠。用處之一就是載藥。因為整個反應(yīng)條件很溫和，做塑料時就可以把藥放進去，不會破壞藥物分子。成膠后，藥物就可以受控制地，緩慢釋放出來。一個極其有用的好處就是天然DNA軟膠無細胞毒性，生物可兼容，而且可以自然降解，降解出來的產(chǎn)物叫“核苷酸”，是一種必需的營養(yǎng)分子，人體可以直接吸收。

包埋Adriamycin的DNA膠

  天然DNA分子還可以交聯(lián)轉(zhuǎn)化成像輪胎那樣的橡膠類塑料，用刀割也割不斷。通過改變交聯(lián)條件，天然DNA分子還可以做成薄膜。這個薄膜用處可大了，在光學(xué)，電子，催化等領(lǐng)域都有可能用到。王棟等研究人員還展示了不會被撕破的天然DNA薄膜。這個看起來比絲綢還薄很多，但“輕揉慢捻抹復(fù)挑”以后，還是堅韌不拔，柔軟如初。由此，能否進一步開發(fā)出輕盈的防彈衣之類的材料？或者做出其它什么新穎難得的材料？讓我們拭目以待吧。

  作為世界首次實現(xiàn)的天然DNA塑料，還有很多神奇的特性。王棟博士發(fā)現(xiàn)了一個意想不到的性質(zhì)：在特定條件下產(chǎn)生的一種DNA塑料膠，像特黏膠，有極強的粘合力。奇怪的是，這種膠膠（不能叫膠水啦，因為不是液體水，而是膠），可以黏住不！粘！鍋！而且，即使在零下二十度下也不會凍住，而且還有很強的粘合力。一小塊比小手指指甲還小的生物質(zhì)DNA膠就可以在零下二十度下黏住特氟龍（一種不粘鍋材料），并吊打一個沉重的手機！（圖3）

  除了做正宗的塑料外，天然DNA還可以用類似的辦法轉(zhuǎn)化成復(fù)合材料。也就是說，可以在天然DNA里面加各種其它材料。所以，天然DNA實際上是一種百搭材料。比如，里面加納米磁顆粒，就可以讓DNA軟塑料隨著變動的磁場迎“磁”起舞；以后跳起大媽廣場舞也未必不可能。天然DNA塑料本身是絕緣體，可以做成電線的漆包線（圖5）。 但如果里面摻雜了金顆粒或碳納米管等導(dǎo)電材料，就有望做成導(dǎo)電的可降解的塑料。同樣的道理，王棟博士嘗試了在DNA材料里加稀土材料，加發(fā)光燃料，加量子點，還加了網(wǎng)紅石墨烯，甚至又加了蛋白酶，活生生用天然DNA塑料百搭出各種千奇百怪的新材料。

  最后，別忘了，天然DNA做成的塑料還是DNA！所以 DNA塑料可以和酶起反應(yīng)，比如做成塑料后加一種有剪切功能的酶，就可以把塑料做成剪紙一樣。因為還是DNA，不忘初心，仍有DNA的遺傳功能，所以，DNA塑料還可以直接無細胞地生產(chǎn)蛋白質(zhì)！

  總之，羅丹實驗室研究人員展示了天然DNA不僅可以直接轉(zhuǎn)化成可降解的塑料，而且由此還可以造出各種意想不到的新材料。DNA本身就是神奇的遺傳分子，培育天地間的千姿生靈。現(xiàn)在，DNA還能變成絢麗的材料分子，造就人世間的百態(tài)萬物。厲害了，我們的DNA！

Q&A

Q：估計什么時候能有第一個產(chǎn)品啊？

A：不知道。這個研究成果論文剛剛發(fā)出。產(chǎn)業(yè)化取決于今后有多少人和多少資源投入到后續(xù)的研究、研發(fā)、中試、工業(yè)化商業(yè)化，等等。保守的估計，小規(guī)模產(chǎn)品應(yīng)該至少3-5 年吧。大規(guī)模替代塑料至少5-8年。大規(guī)模取代塑料至少得十年。當然，協(xié)同合作的力量高不可估。天時地利人和的化，可以加快產(chǎn)出。

Q：已經(jīng)有研究組將生物質(zhì)纖維素轉(zhuǎn)化成塑料；也有用生物質(zhì)蛋白做樹脂等材料。生物質(zhì)DNA有什么優(yōu)勢？

A：纖維素的主要功能是支撐保護生物體，其結(jié)構(gòu)不會輕易被打破。所以纖維素的分離提純很困難。需要高溫強酸等極端條件。還不太不溶于水。蛋白質(zhì)也有類似問題。而且蛋白質(zhì)種類太多，彼此組分性質(zhì)千變?nèi)f化。很難控制。同時，纖維素主要來源于作物，蛋白質(zhì)是人類食品的重要部分。用他們做塑料都會和農(nóng)業(yè)競爭。最重要的區(qū)別是，用纖維素做材料，首先需要把纖維素降解成小分子，然后再化工合成大分子如塑料。整個過程和用石油做塑料差不多。用生物質(zhì)DNA做塑料是直接交聯(lián)，一步到位。完全不需要最耗能、最耗時、最污染的前期處理過程。

Q：DNA會不會很不穩(wěn)定？能否控制降解時間？

A：DNA在沒有水的情況下是極其穩(wěn)定的。（木乃伊的DNA可以在干燥環(huán)境下保存幾千年就是一個例證）。降解時間的控制是可實現(xiàn)的，正在探索。

Q：產(chǎn)品的生物安全問題。天然DNA吃下去沒有毒嗎？

A：人們每時每刻都在吃天然DNA（各種有益或無益的細菌）。所有食品，無論葷素，都含有DNA。生食的食物比如水果，生魚片，沙拉等，天然DNA就直接進入消化道了。

Q：雖然天然DNA在自然界到處都是，從工業(yè)化角度，如何大規(guī)模收集生物質(zhì)DNA做原料？

A：因為實驗室研究成果才剛剛發(fā)表，這個工業(yè)化問題還沒有透徹地研究過。但已經(jīng)有很多有啟發(fā)性的線索了。比如，污染大江大湖以及海洋的藻類，大海中的微生物，所有釀酒廠的酵母，果汁廠的果渣，制藥廠的菌渣等等，都可以相對方便地收集到工業(yè)規(guī)模的天然DNA。也可以像石油工業(yè)有巨大無比的儲油罐那樣，用工業(yè)法高密度培養(yǎng)細菌（每二十分鐘DNA就加倍）。等等。這些都不和農(nóng)業(yè)競爭。和石油開發(fā)過程相比（需要勘探，鉆井，開采，儲運，提煉等），投入要小很多。

（前方預(yù)警： 專業(yè)版開始）

  隨著石化原料的不斷開發(fā)與使用，石化產(chǎn)品造成的環(huán)境污染逐漸著影響地球的生態(tài)環(huán)境。傳統(tǒng)石油基塑料，尤其是一次性塑料制品的使用每年大約會造成八百萬噸塑料垃圾流向海洋。將可生物降解且可再生的天然資源轉(zhuǎn)化為傳統(tǒng)塑料替代品有望解決這些環(huán)境問題。目前，天然多糖類、蛋白質(zhì)已經(jīng)被開發(fā)用于制作傳統(tǒng)塑料制品，并展示了極大的潛力。然而，這些天然資源在這方面的應(yīng)用存在一些缺點：1）這些轉(zhuǎn)化過程類似于石油形成過程，需要對天然大分子進行人工降解和再聚合以制造最終塑料制品。這當中會消耗大量能源及其它資源。2）上述人工再聚合過程中會用到大量有機溶劑，并伴隨著其它副產(chǎn)物和廢物的產(chǎn)生，這個過程本身會對環(huán)境產(chǎn)生不良影響。3）上述這些天然資源通常來源于農(nóng)作物，潛在地會與農(nóng)業(yè)資源像農(nóng)田和水等爭奪資源，比如蛋白和淀粉的提取和使用常常會占用人們的食物資源。

  如何利用可再生資源植被生物可降解的塑料產(chǎn)品就成為一個緊迫的誘人的重大課題。天然DNA作為一種天然生物大分子具有獨特的物化性質(zhì)包括基因編碼能力、低的提取成本和環(huán)保的提取過程、良好的水處理能力以及完美的生物降解能力。基于這些認識，美國康奈爾大學(xué)羅丹教授研究組的研究人員創(chuàng)新性地提出利用天然DNA來作為一種可再生資源來制造塑料制品以取代傳統(tǒng)塑料。研究人員提出的轉(zhuǎn)化過程利用天然DNA對一種小分子交聯(lián)劑快速化學(xué)反應(yīng)，將天然DNA溶解在水中室溫下就可完成轉(zhuǎn)化。此過程非常簡單、高效、綠色低廉且無需對天然DNA做任何預(yù)處理，也對天然DNA來源沒有限制。利用此一步式轉(zhuǎn)化過程，通過調(diào)節(jié)轉(zhuǎn)化過程中對溶劑和催化劑等，天然DNA可以被轉(zhuǎn)化為凝膠材料、復(fù)合薄膜、圖案化薄膜和日常塑料制品包括電線絕緣皮層、餐具和玩具等。

Figure 1. Mechanism of molecular cross-linking and preparations of biomass DNA materials. (A) Aza-Michael addition-based cross-linking of biomass DNA. (B–I) Biomass DNA hydrogels made from blue-green algae, E. coli, onion, and salmon testes. (Top) Photographs of DNA hydrogels; (bottom) fluorescence images of DNA hydrogels stained by DNA specific dyes: GelRed or SYBR Green I. (J and K) A photograph and an SYBR Green I-stained fluorescence image, respectively, of a biomass DNA organogel. (L and M) A photograph and a GelRed-stained fluorescence image, respectively, of biomass DNA membrane triggered by ammonia. (N) A photograph of T-puzzle toys made from biomass DNA materials. The colors were from food dyes. (O) A photograph of a meter scale biomass DNA hydrogel on a glass plate. (圖片來源JACS)

  在水中交聯(lián)天然DNA可以得到水凝膠，通過調(diào)節(jié)交聯(lián)時間和天然DNA的濃度等參數(shù)可以調(diào)控水凝膠的機械性能，甚至可以制備像橡膠一樣的水凝膠。通過引入能表達特定蛋白的的基因片段，他們的水凝膠就可以高效率的生產(chǎn)蛋白質(zhì)。同時，也能可控地緩釋蛋白等藥物分子。細胞實驗也顯示天然DNA水凝膠具有非常好的生物相容性。這些特性不僅使得天然DNA具有和石化分子基水凝膠類似的機械性能，更重要是具有那些石化分子基不可能具備的性質(zhì)----蛋白生產(chǎn)能力。

Figure 2. Mechanical properties and biofunctions of biomass DNA hydrogels. The stress–strain curves (A) and the young’s moduli (B) of biomass DNA hydrogels with different DNA contents. (C) Photographs of a hydrogel (with 8.3% biomass DNA) being cut by a razor blade. (D) A series of video screen shots of a rubber-like biomass DNA hydrogel showed a quick and reversible shape recovery. (E) Preparation and protein expression processes of biomass DNA hydrogel for cell-free protein production. Comparison of fluorescence intensities and images (insets) (F) and comparison of expression efficiencies (G) of GFP expressed between the biomass DNA hydrogel and the control samples. (H and I) Cytotoxicity assessment of biomass DNA hydrogels on two cell lines: Caco-2 and MCF-7, respectively. (J) Cumulative controlled release profiles of insulin in biomass DNA hydrogels. Error bars represent the standard deviation of three measurements. (圖片來源JACS)

  用甘油置換轉(zhuǎn)化過程中的水，研究人員首次制備了基于DNA的有機凝膠。由于甘油極低的蒸氣壓、生物相容性和可抗凍特性，天然DNA有機凝膠具有非常高的機械強度的同時也保持了非常驚人的可拉伸性。研究人員意外地發(fā)現(xiàn)天然DNA有機凝膠可以很好地粘附在各種表面上。特別是可以粘附在用于不粘鍋涂層的特富龍表面上。由于甘油的抗凍性，天然DNA有機凝膠可以不僅在零下三十度仍然保持柔軟凝膠狀態(tài)，而且粘附強度大大增強。利用這個特性，研究人員可以用僅有小拇指大小的天然DNA有機凝膠在零下二十度通過粘附提起一部手機。這個例子證明天然DNA展示了非常出色的有機凝膠形成能力，并且天然地具有特殊的粘附性能。也展示了其在特殊氣候條件下，在柔性電子學(xué)和機器人領(lǐng)域的應(yīng)用潛力。

Figure 3. Preparation and mechanical and adhesive properties of biomass DNA organogels. (A) Preparation scheme of biomass DNA organogels. (B) Variations of morphologies and appearances in the preparation process of biomass DNA organogels. The percentage numbers represented glycerol/water plus glycerol (wt %). The stress–strain curve (C) and corresponding stretching photographs (D) of an organogel with 31.6% biomass DNA. (E) Adhesive strengths of biomass DNA organogels with different pHs on different substrates (#P > 0.05, *P < 0.05, **P < 0.01). (F) Temperature-dependent adhesive strengths of biomass DNA organogels on a Teflon surface. (G) At ?20 °C, a cell phone was completely lifted by a very small biomass DNA organogel (about 0.4 cm2). Significance according to a one-tailed homoscedastic t test. Error bars represent the standard deviation of 3 measurements. (圖片來源JACS)

  由于水溶液中天然DNA轉(zhuǎn)化過程非常迅速，如何使這個快速的交聯(lián)過程變得均勻緩慢、可控是開發(fā)多種形式天然DNA材料的關(guān)鍵，比如制備天然DNA薄膜。為此，研究人員引入氣體催化劑概念，首次利用氣體把天然DNA轉(zhuǎn)化為薄膜材料。通過這個可控的轉(zhuǎn)化過程可以將各種材料復(fù)合到天然DNA薄膜中，包括碳納米材料、金屬或金屬氧化物納米顆粒、高分子、高分子單體、金屬離子等。這個策略也可將不同的復(fù)合材料像焊接一樣連接在一起形成復(fù)雜復(fù)合結(jié)構(gòu)材料，比如一個天然DNA“花朵”。引入微電子加工領(lǐng)域光刻蝕概念后，對天然DNA復(fù)合薄膜進行正刻蝕和負刻蝕形成了不同的圖案化薄膜。這個方法在微納結(jié)構(gòu)材料領(lǐng)域顯示了巨大潛力。

Figure 4. Gas-triggered functional composite membranes made from biomass DNA. (A) A large-scale preparation of biomass DNA hydrogel membrane triggered by ammonia. (B–I) Photographs of biomass DNA composite membranes with SWCNT, GO, Au nanoparticles, iron oxide particles, nanoclays, PEDOT:PSS, PDA, and Tb³⁺, respectively. (J) A fluorescence image of DNA-SWCNT composite membrane stained by GelRed. (K) A fluorescence image of DNA-Tb³⁺ composite membrane. (L) A laser confocal microscopic image of DNA-SWCNT composite membrane stained by GelRed. (M and N) Cross-sectional SEM images of DNA-SWCNT and DNA-iron oxide particles composite membrane, respectively. (O and P) A photograph and a fluorescence image (GelRed), respectively, of a pattern consisting of groups of diamond-shaped holes by a negative etching of a DNA-SWCNT membrane. (Q and R) A photograph and a fluorescence image, respectively, of a positive pattern consisting of groups of diamond shapes by spraying Tb3+ solution on a masked DNA membrane. (S and T) A photograph and a fluorescence image, respectively, of a four-component biomass DNA flower fused together. (U) The DNA flower closed by applying a magnetic field. (scale bars: 1 cm). (圖片來源JACS)

  最后研究人員將天然DNA轉(zhuǎn)化為日常生活中常見的塑料制品比如電線的絕緣皮，拼圖玩具和勺子。這進一步驗證了天然DNA可以作為一種可再生可降解的天然資源用于取代石油化學(xué)產(chǎn)品的可行性和巨大潛力。

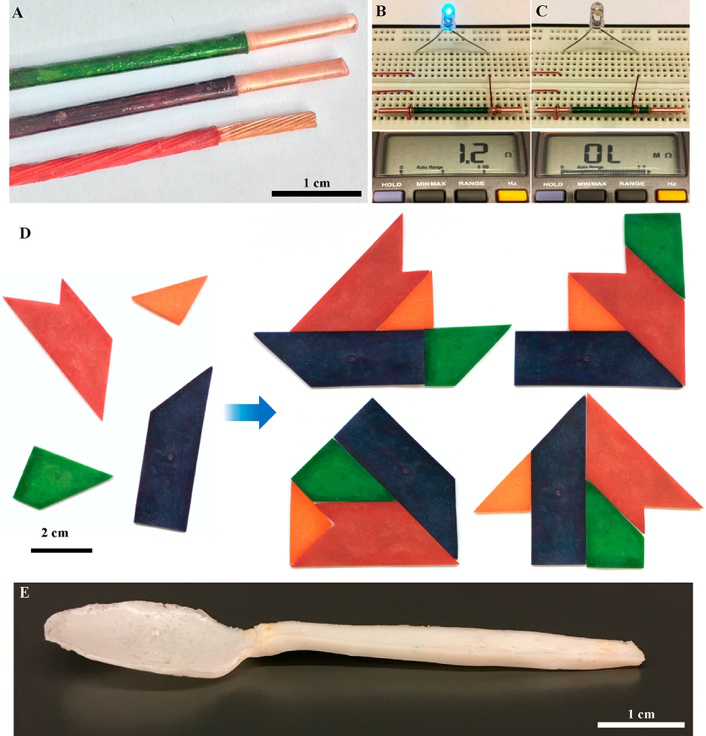

Figure 5. Demonstration of biomass DNA plastic objects. (A) Biomass DNA-coated copper wires. (B and C) Insulating biomass DNA coatings switched a circuit on and off, respectively. (D) Biomass DNA T-puzzle toys. (E) A biomass DNA spoon. All of the colors were from food dyes except that of the spoon (E), which was a natural color. (圖片來源JACS)

  總之，上述研究結(jié)果顯示天然DNA具有多方面的材料開發(fā)能力和多功能性，能被制作成許多由石化原料制造的產(chǎn)品。某些方面還顯示了石化產(chǎn)品不具備的功能，包括可降解性以及生物功能。這些發(fā)現(xiàn)為未來整個石化產(chǎn)品資源消耗引起的資源匱乏和環(huán)境污染等問題提供了一個可持續(xù)的、經(jīng)濟的、新興的和誘人的解決方案。

  原文鏈接：https://pubs.acs.org/doi/10.1021/jacs.0c02438
