近日，江南大學紡織科學與工程學院/針織技術教育部工程研究中心針織中心蔣高明教授團隊開發了一種具有高效止血性能和優異舒適性的新型可溶性間隔針織物結構止血敷料規模化制備技術，相關成果以“Large-Scale Manufacturing of Soluble Hemostatic Spacer Dressing with Excellent Mechanical and Comfortable Properties”為題在線發表在《Materials & Design》。針織中心2020級碩士研究生張詩瑤為論文第一作者；江南大學針織中心馬丕波教授與武漢紡織大學紡織新材料與先進加工技術國家重點實驗室陳鳳翔教授為論文共同通訊作者。該工作得到了江南大學中央高校基本科研業務費專項資金（JUSRP22026, JUSRP52013B）資助。全文鏈接為：https://doi.org/10.1016/j.matdes.2023.111896
文章概述
急性出血致死嚴重威脅著生命安全，復合敷料因兼具優良的止血性、生物相容性和保護性而成為研究的熱點。在復合敷料中，間隔織物因在促進傷口愈合方面所具有的良好功效而展現出巨大的優勢。江南大學紡織科學與工程學院/針織技術教育部工程研究中心研究團隊將紗線編織技術與針織三維成形技術相結合，以PTFE（芯線）/羧甲基化粘膠（殼線）編織紗作為皮膚接觸層，尼龍單絲（芯線）/Coolmax（殼線）包纏紗作為間隔層，以UHMWPE紗線作為外側防水層的可溶性止血間隔敷料。其中，編織紗中羧甲基化粘膠可實現敷料的止血功效，同時低粘性的聚四氟乙烯，可使間隔織物保持優良的結構完整性；此外，包纏紗中尼龍單絲賦予了敷料良好的舒適性、回彈性和抗疲勞性，同時Coolmax可以吸收并傳輸血液。最終制得的間隔敷料的止血時間為5.15 min，凝血指數為7.96%，溶血率為0.98%，血液吸收率為159.09%，彰顯了優良的機械性能、舒適性能和止血性能。
這項研究首次在皮膚敷料領域引入編織紗和包纏紗的多功能復合紗線，，可實現加速止血功效， 并在傷口愈合期間提供保護。此外，該工作提出了一種復合敷料一體成型的制備新技術推動間隔敷料進一步大規模制備，將指導未來生物醫學在材料設計上的創新應用!
圖1間隔敷料的結構示意圖，以及紗線機械性能和芯吸性能測試
圖2 間隔敷料的壓縮性能、透氣、透濕和保溫性能測試

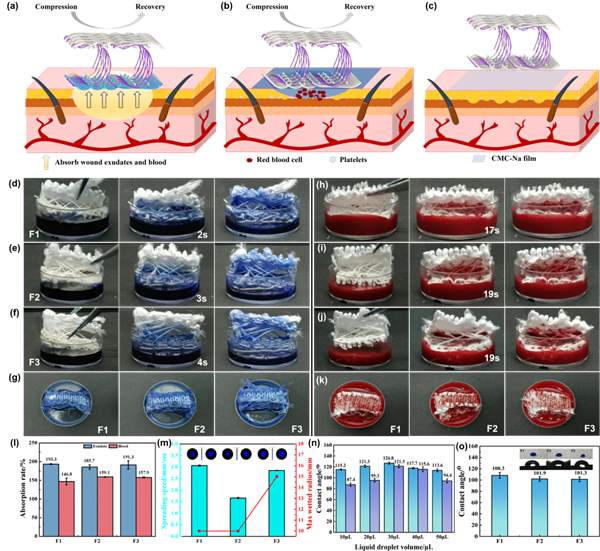

圖3 間隔敷料止血過程模擬圖，吸液、水分管理和接觸角測試
圖4. 間隔敷料的止血性能測試
